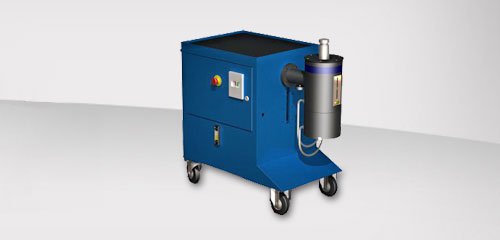

Станок для радиального обжима Tubex cерии Easy
Сделать запрос на Tubex
Развальцовка концов труб, калибровка концов труб после изгиба и/или сварки (овальные инструменты), а также производство и соединение труб и колец.
Индивидуальное применение благодаря большому диапазону обрабатываемых диаметров.
Технические характеристики
| Модуль деформирования | |
| Диаметр трубы, мм | 20* |
| Изменяемая длина деформирования | |
| Толщина стенки трубы (макс), мм | 8* |
| Осевой шаг | ∅70 x 100 мм – 9 т |
| Шаг развальцовки с макс. 5° | при ∅17мм |
| Среднее время цикла, с | ~3 |
|
* в зависимости от инструмента |
|
| Гидравлическое оборудование | |
| Емкость бака, л | 50 |
| Объемная подача, л/мин | 13 |
| Давление, бар | 240 |
| Двигатель | 4 кВт – Питание 400В / 16A |
| Электромагнитные клапаны | 230 В Bosch Rexroth |
Электрическое оборудование
- ПЛК Möller easy control
- Реле защиты электродвигателя и аварийный выключатель
- Ножная педаль
Конструкция станка
- Компактный корпус со встроенной электрической и гидравлической системой
- Место подключения горизонтальной и вертикальной рабочей зоны

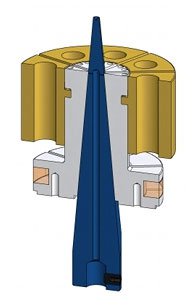

- Компактный модуль развальцовки с конусом без инструмента
- Настройка подачи с помощью маховика со шкалой
- Стол для трубы O 210 мм, закалённый

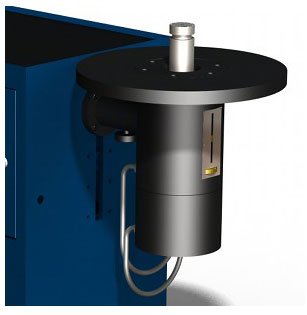

- Размеры вертикального варианта: Д = 1140; Ш = 530; В = 880 мм
- Цвет корпуса – Ral 5010 ярко-голубой
- Цвет модуля развальцовки – смолисто-черный
- Вес ок. 350 кг
Дополнительное оборудование
- Цвет - по желанию
- Импульсное управление (минимизация отпечатков сегментов)
- Электрическое оборудование Siemens (в том числе импульсного управления)
- Аварийное отключение через реле защиты
- Подключение без нейтрального провода
- Счетчик деталей, простой
- Осевой шаг O 100 x 100 мм 19 т (до +100% времени цикла)

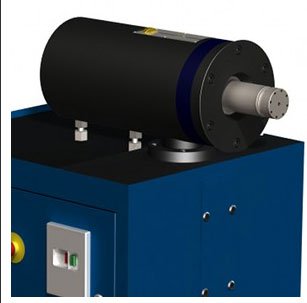

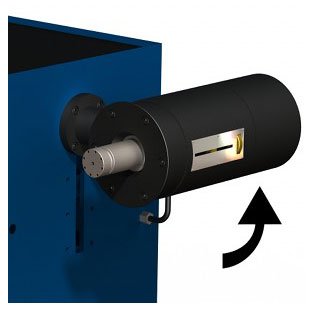

- Горизонтальный вариант: Д = 760; Ш = 550; В = 1120 мм
- Стол для трубы O 480 мм из пластика
- Стол для трубы O 1000 мм из оцинкованной стали
- Быстросменный фланец для основных инструментов
- Ограничение обратного хода через маховик со шкалой
- Основные инструменты
Производитель: Wecotech
- Формовка торца
- Tube-Form ELE
- AST 30
- AST 80-100-122
- E-SHAPE
- E-FORM
- 3-RUNNER
- Радиальный обжим: cерия Easy
- Tubex
- Tubin
- Tubimatic UNO
- Tubimatic DUO
- Tubax
- Радиальный обжим: cерия Universal
- Tubex-U
- Tubin-U
- Tubimatic-U UNO
- Tubimatic-U DUO
- Tubimatic-U TRE
- Tubimatic-IO
- Tubimatic-AX
- Tubex-IO
- Tubex-IO S
- Tubax-U
- Радиальный обжим: cерия WECO
- Wecomatic-IO 11KW...33KW
- Wecobender-IO
- Зиговка
- Tubiroll-2R
- Tubirax
- КИМ
Tubex – развальцовка и калибровка концов труб.
Особенности Tubex:
- развальцовка труб
- труба ∅20мм
- толщина стенки - до 4мм
- длина деформирования - до 100мм
Заявка
