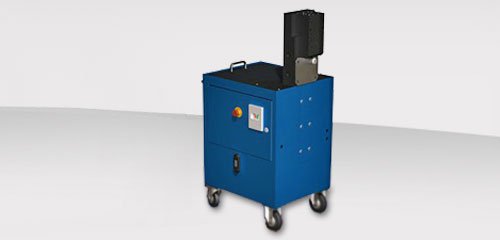

Станок для шлицевания труб Tubpunch
Сделать запрос на Tubpunch
Шлицевание концов труб: прямое, Torca - по оси, bkb 90° к оси. Одно или многократное перфорирование концов труб по окружности.
Компактный станок, идеально подходит в качестве приставного агрегата.
Технические характеристики
| Модуль деформирования | |
| Диаметр трубы, мм | 20* |
| Толщина стенки трубы, макс., мм | 4* |
| Матрица штампа | по желанию заказчика |
| Шаг штампа | при ∅70 x 13 мм – 9 т |
| Среднее время цикла, с | ~0,3 |
|
* в зависимости от инструмента |
|
| Гидравлическое оборудование | |
| Емкость бака, л | 63 |
| Объемная подача, л/мин | 16 |
| Давление, бар | 300 |
| Двигатель | 5,5кВт – Питание 400В / 16A |
| Электромагнитные клапаны | 24В Bosch Rexroth |
Электрическое оборудование
- ПЛК Möller XC100 24В
- Реле защиты электродвигателя и аварийный выключатель
- Ножная педаль
Конструкция станка
- Компактный корпус со встроенной электрической и гидравлической системой
- Панч-пресс с креплением для матрицы штампа (без матрицы, инструмента и направляющей пуансона)
- Размеры: Д = 700; Ш = 500; В = 1200 мм
- Цвет корпуса – Ral 5010 ярко-голубой
- Цвет панч-пресса – смолисто-черный
- Вес ок. 350 кг
Дополнительное оборудование
- Цвет - по желанию
- Электрическое оборудование Siemens
Производитель: Wecotech
Сделать запрос на Tubpunch
Tubpunch - станок для шлицевания концов труб - прямое и 90° к оси, одно- или многократное по окружности.
Особенности Tubpunch:
- прямое шлицевание
- многократная перфорация
- может использоваться как приставной агрегат
