4-RUNNER

Несомненным достоинством этого комбинированного, многоцелевого комплекса по обработке трубы является его модульность. Он может быть сконфигурирован как станок предназначенный для определенной одной задачи так же как и для процесса полной обработки с получением конечного изделия, включающего в себя несколько операций: размотку, правку, торцевую формовку, гибку, отрезку и разгрузку готовой продукции. Преимущества комплекса в следующем:

  • Максимальная гибкость в плане функциональности и производственных возможностей.
  • Максимальная эффективность с минимальными инвистиционными затраты в связи с возможность интеграции всех процессов в один станок.

Размотчик

Станок поставляется с горизонтальным размотчиком. Загрузка материала из бухты позволяет добиться максимальной производительности, автономности работы, экономической эффективности и высокого качества продукции по сравнению с традиционными методами производства изделий. Возможность работать с горизонтальным или вертикальным размотчиком.

  • Оснащен двусторонним мотором
  • Все параметры полностью управляются через ПО станка
  • Пневматическая, регулируемая муфта полностью исключает рывки
  • Полная интеграция с ПО станка VGP3D

Отрезка

На станок могут устанавливаться различные отрезные модули в зависимости от требований.

  • Простая отрезка дисковой пилой после гибки и формовки торца
  • Орбитальная резка путем обкатки роликами (до гибки / после гибки). Высокое качество отрезки, отсутствие заусенцев, снятие фаски на торцах.

Гибка

Полностью электрическая структура станка позволяет избежать настройку всей гибочной оснастки, при смене трубы, переналадки, смене оснастки т.д.

  • Правка материала системой правильных роликов(горизонтальный и вертикальный) перед выполнением всех операций
  • Право-левосторонняя гибка за один цикл
  • Гибка методом намотки на штамп (фиксированным радиусом)
  • Гибка методом проталкивания через ролики (переменным радиусом)
  • Возможность использования нескольких стеков, тем самым объединив 2 типа гибки разными радиусами на одном изделии.
  • Функция самоколибровки оснастки в процессе гибки, в случая когда труба плохого качества.

Формовка торца

На станке возможно выполнять следующие типы формовок:

  • Раздача, редуцирование
  • Подрезка, калибровка, снятие фаски
  • Нарезка резьбы
  • Обкатка
  • Пробивка.

Технические решения

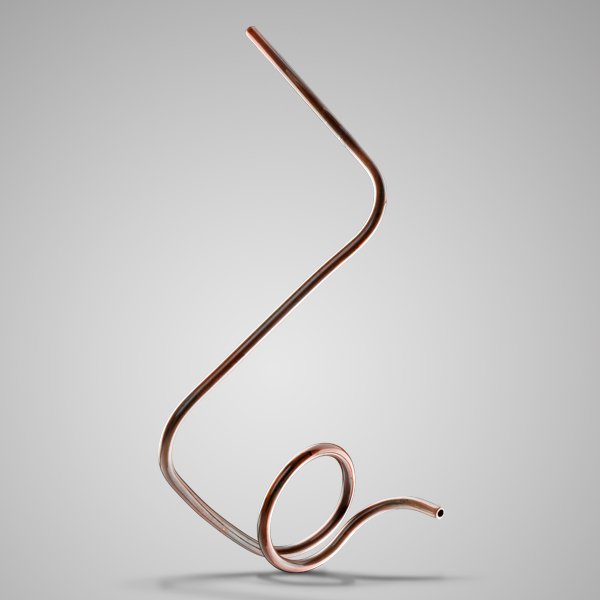

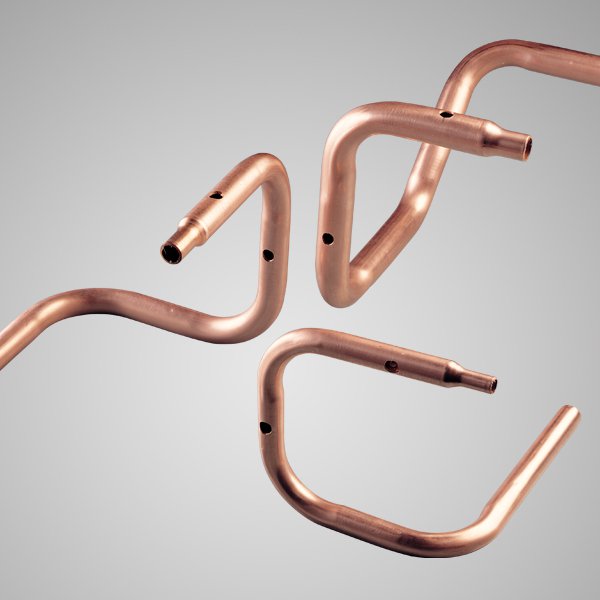

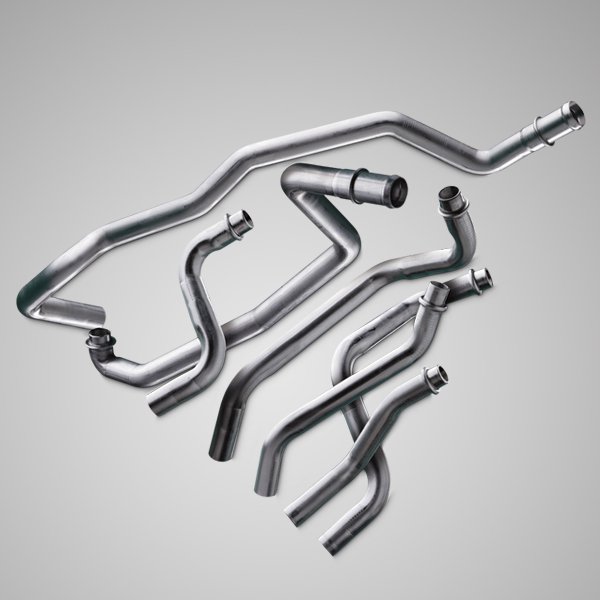

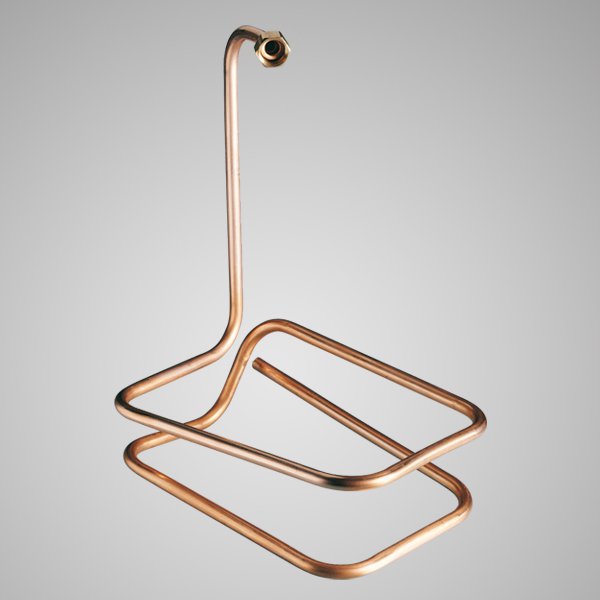

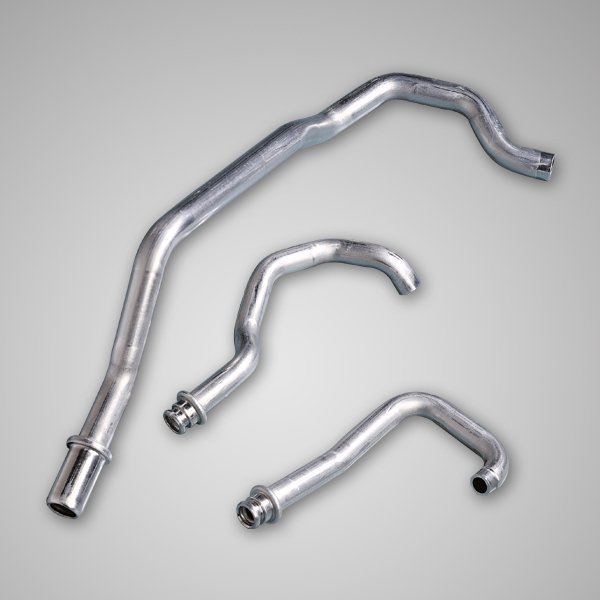

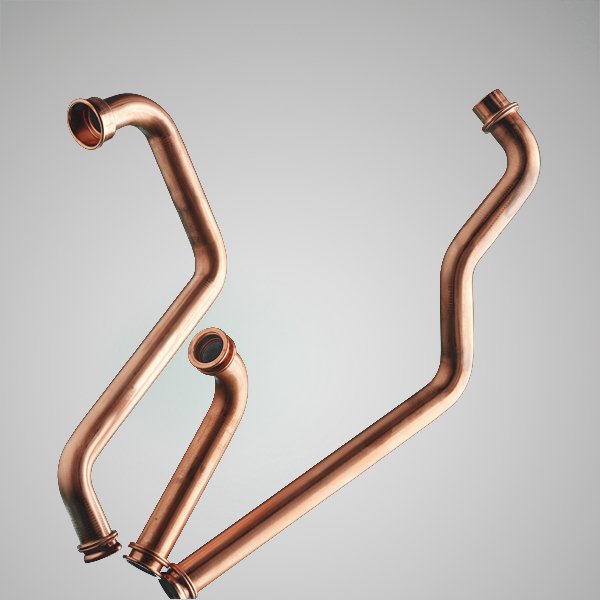

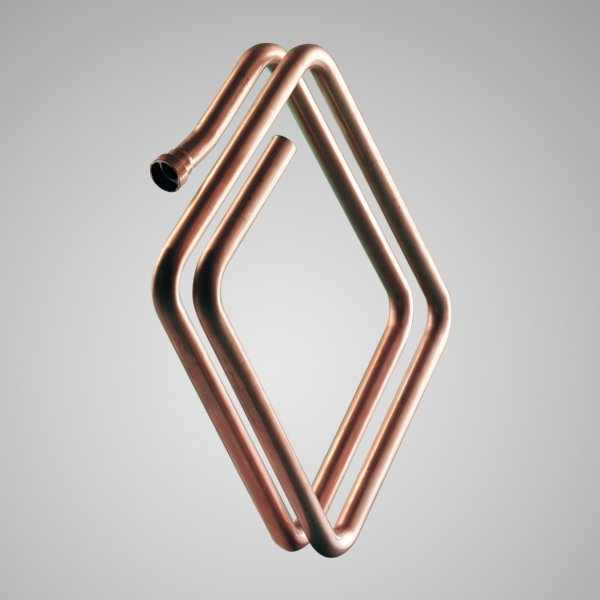

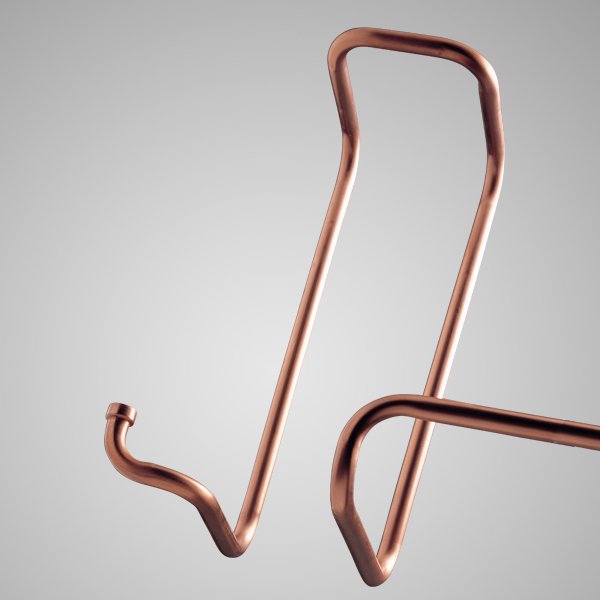

Данный станок является оптимальным решением при производстве сложных деталей из проволоки, труб малого и среднего диаметров и может быть применён в различных областях промышленности, таких как: производство холодильного и отопительного оборудования, автомобильных комплектующих(трубки кондиционеров,гидравлическая, воздушная система) заготовок для мебельного производства и фурнитуры, химическом машиностроении и т.д.

Технические характеристики

Параметры
Возможности гибки круглых труб Алюминий:22,7x1.2мм
Медь:22x1.6мм
Сталь простая:14x1мм(R=37кг/мм2)
Нержавейка:12x1мм
Вспомогательное напряжение 24 В
Установленная мощность 12 кВт (16 кВт с доп. модулями)
Скорость подачи, мм/мин 1000
Точность позиционирования осей ±0,05 мм
Макс. радиус гибки (фиксированный) 70мм (по запросу может быть увеличен)
Мин. радиус гибки 16мм (по запросу может быть уменьшен)
Общие размеры без формовочного модуля (ДxШxВ), мм 4000/2200/1900
Диаметры обрабатываемой проволоки, сталь 4...12 мм
Количество контролируемых координат 7+4+2 (по запросу)
Средняя скорость гиба 1,2 сек.
Возможность установки внешних модулей мех. обработки Да (подрезка, формовка, накатка...)

Производитель: BLM Group
Сделать запрос на 4-Runner

4-Runner - 4 операции - один станок!

  • Проволока диаметром до 12,0 мм
  • Полностью электрический
  • Работа из катушки
  • Подача + правка материала
  • Торцевая формовка
  • Гибка
  • Резка (ролики/дисковое лезвие)

Особенности 4-Runner:

  • Проволока диаметром до 12 мм
  • Правка,гибка,формовка,резка
  • Работа из бунта
  • Полностью электрический
