Станки и комплексы для резки труб и прутков: EM 80

Сделать запрос на EM 80

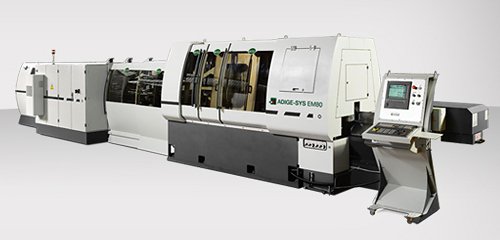

Это полностью программируемая и интегрированная производственная система, управляемая ЧПУ, которая загружает твердосплавные стержни или трубы различной длинны из загрузчика, делает отрезку в размер, в то же время обрабатывает торцы готовой детали, измеряет ее и производит разгрузку в накопитель.

Дополнительная многочисленная и сложная обработка, может быть произведена уже после отрезки, а именно:

  • Снятие фасок
  • Подрезка
  • Точение

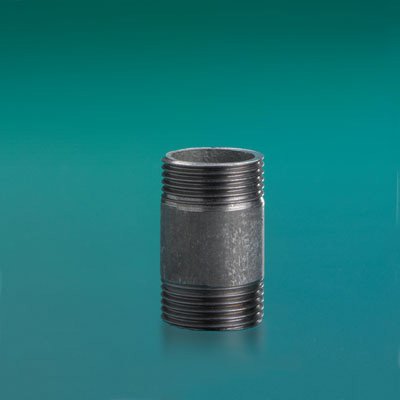

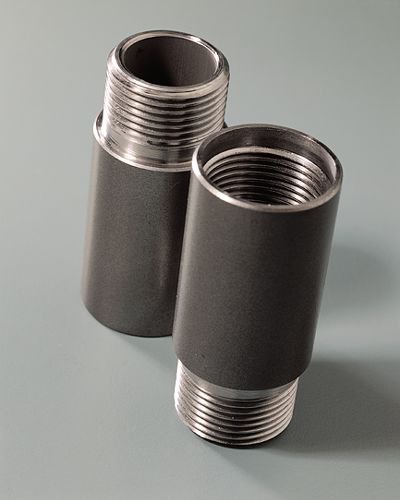

  • Нарезка резьбы
  • Осевое сверление
  • Токарная обработка с помощью ЧПУ

Для материалов с твердостью более 1200N/mm имеется возможность использования керамического режущего инструмента.

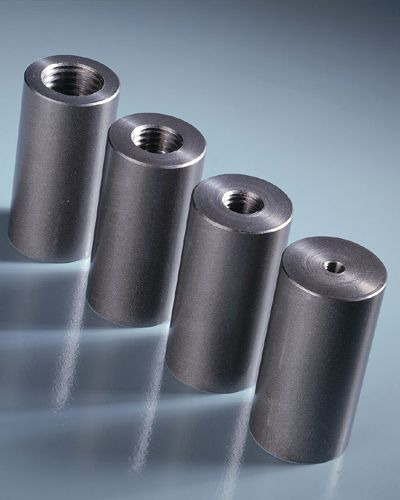

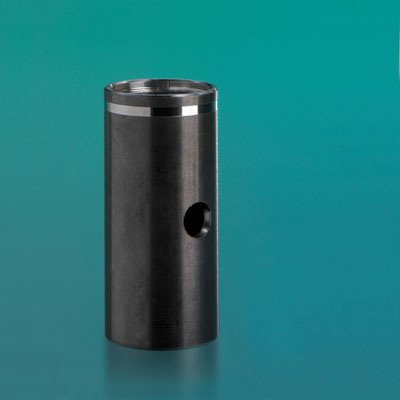

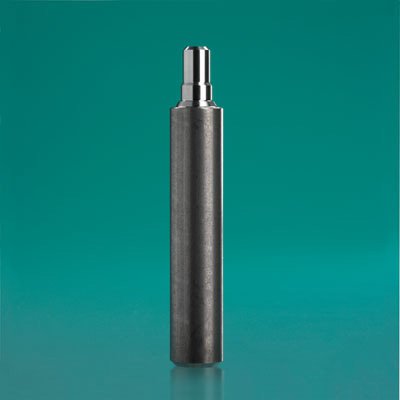

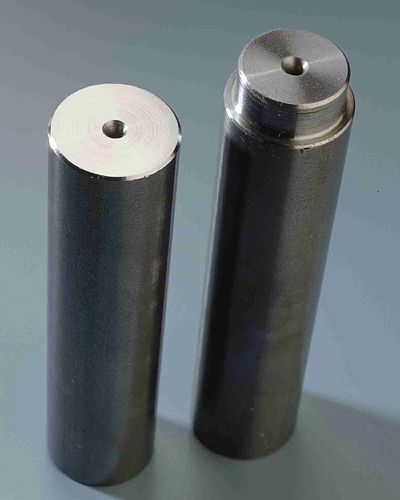

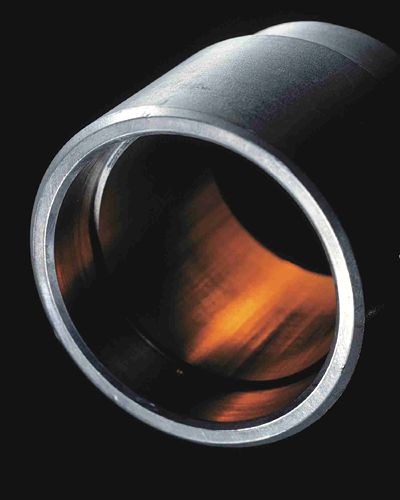

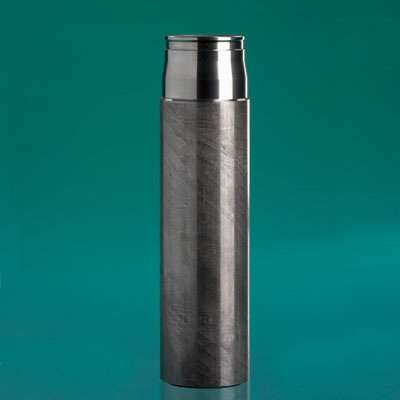

Система EM80 широко используется для производства автомобильных компонентов(подвески, прокладки, антивибрационные опоры, крепеж двигателя, рулевые колонки, амортизаторы), для мотоциклов (ролики цепи, подкладки амортизаторов, цилиндрические баллоны, ступицы и другие детали ), высокоточные компоненты (подшипники, ролики, валы насосов и двигателей, болты, сухари и так далее).

Технические решения

11.jpgТорцевая обработка 3D головкой: Токарная обработка сложных профилей стала возможна благодаря адаптационной, 3-х осевой, самобалансирующейся головы с радиальным движением, контролируемым с помощью ЧПУ.
Это устройство, запатентованное компании ADIGE-SYS, способно двигаться по трем жестко интерполированным осям и может быть установлено с обеих сторон рабочего блока, с целью обработки с одного или обоих торцов детали одновременно.
12.jpgПакетный загрузчик: Способен оперировать вместительностью до 4000 кг и может быть догружен в любое время, позволяя осуществлять непрерывную работу без остановок на загрузку.

Стержень или труба длинной до 6,5м (опционально можно увеличить до 8,5м или 12м) автоматически загружается и подается в требуемое положение отрезки.
13.jpgРазгрузка готовых деталей: Конвейер передвигает готовые детали непосредственно к двум отклоняемым лоткам. Когда передний сборник становится полным (кол-во деталей можно специально запрограммировать), положение сборника меняется и тем самым готовые детали начинают складываться в задний лоток (и в обратном порядке).

Оператор имеет возможность опустошить заполненный сборник, без потери времени на простой оборудования.
14.jpgУНИВЕРСАЛЬНЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРОБЫ: любая продукция может быть измерена по длине и сертифицирована.

Те детали, которые требуют точности длинны, измеряются закрепленными на вершине рабочего блока специальными измерительными головками, фиксирующими 2-а настраиваемых датчика, которые могут покрывать весь диапазон диаметров.

Производитель: BLM Group
Сделать запрос на EM 80

EM 80 Режущий центр имеет вместимость по диаметру от 10 до 80 мм и по длине обработанной детали до 600 мм.

Особенности EM 80:

  • обрабатывающий центр: резка, снятие фаски, токарные работы, поточная обработка
  • для труб и болванок Ø 10...76 (80)мм
  • полуавтоматическая настройка с ЧПУ
  • максимальная длина резки 600мм
  • встроенный замер длины (опция)
