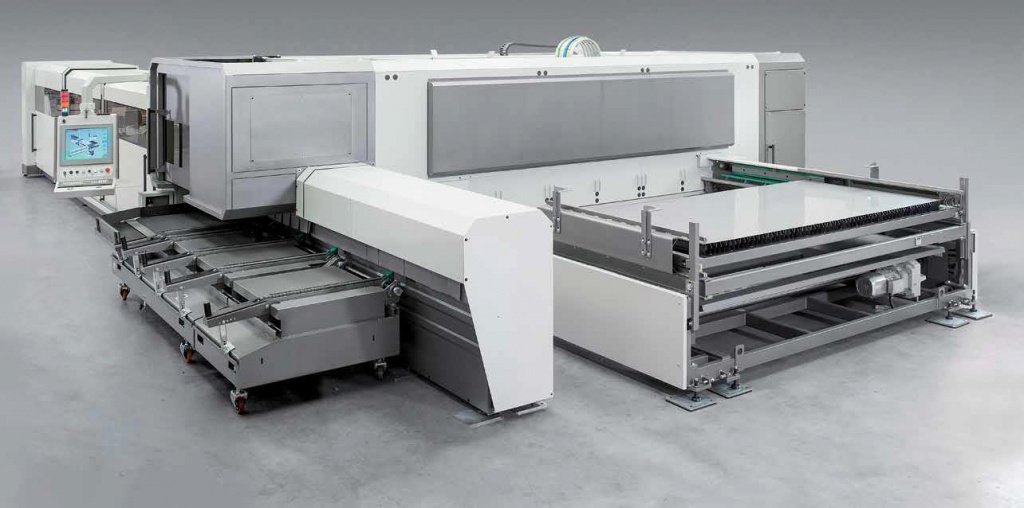

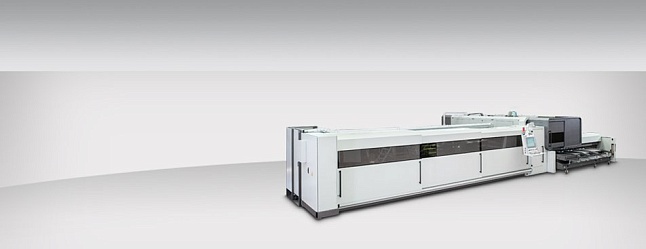

Волоконный лазер LC5

Комплекс LС5 :

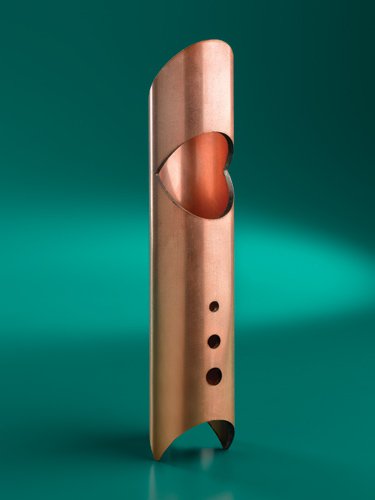

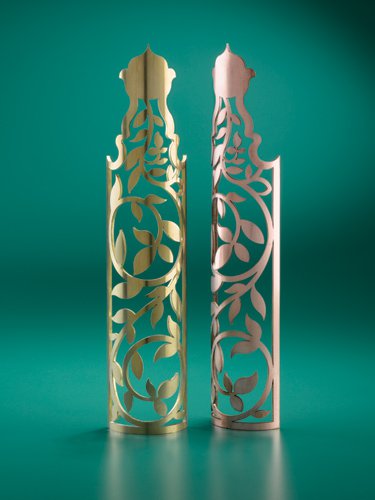

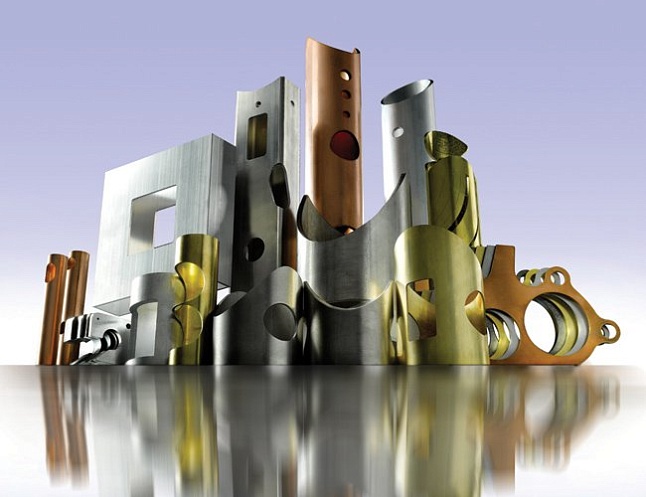

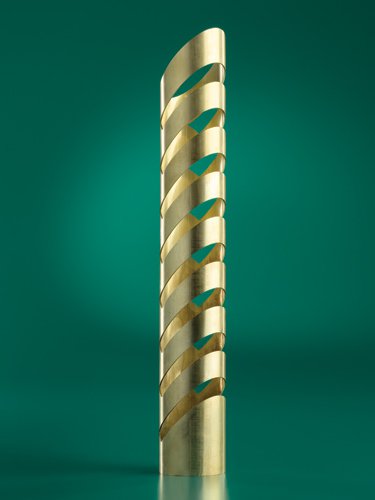

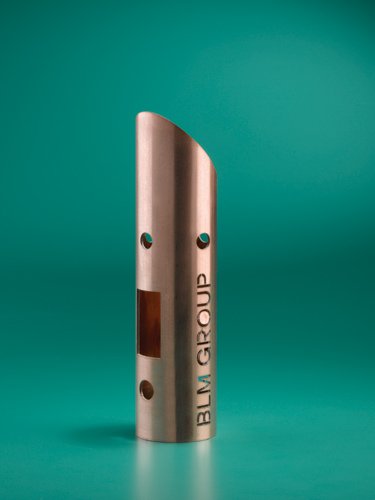

• Интегрированный модуль по обработки трубы расширяет потенциал станка до максимума. Один лазерный источник и единая режущая головка способны мгновенно переключаться с обработки трубы на лист и обратно без необходимости в переналадке. В конфигурации «труба & лист» станок LC5 в дополнении к листу, способен обрабатывать круглые, квадратные, прямоугольные, плоскоовальные трубы диаметром вписанным в окружность до 120 мм и весом заготовки до 13,5 кг/метр. Такие возможности делают станок LC5 идеальным оборудованием в ситуациях когда установка 2-х отдельных станков не целесообразна с точки зрения размеров, затрат на расходники, гибкости производства и соотношения стоимости к производительности
• В зависимости от обрабатываемого материала и толщин имеется возможность выбора лазерного источника из представленных в таблице ниже:

Для работы со станком LС5 компания BLM GROUP предлагает полный комплекс программ и программных модулей называемый «BLMelements» для обработки трубы. Это комплект инструмента для проектирования детали (или трубной конструкции), создания программы изделия, планирования производства, а также интеграции с другими станками BLM Group. BLMelements позволяет дистанционно мониторить состояние станка, собирать рабочую статистику и получать сообщения и предупреждения связанные с важными событиями происходящими на станке, в режиме реального времени, а также выполнять своевременное вмешательство в случае необходимости.

Технические решения

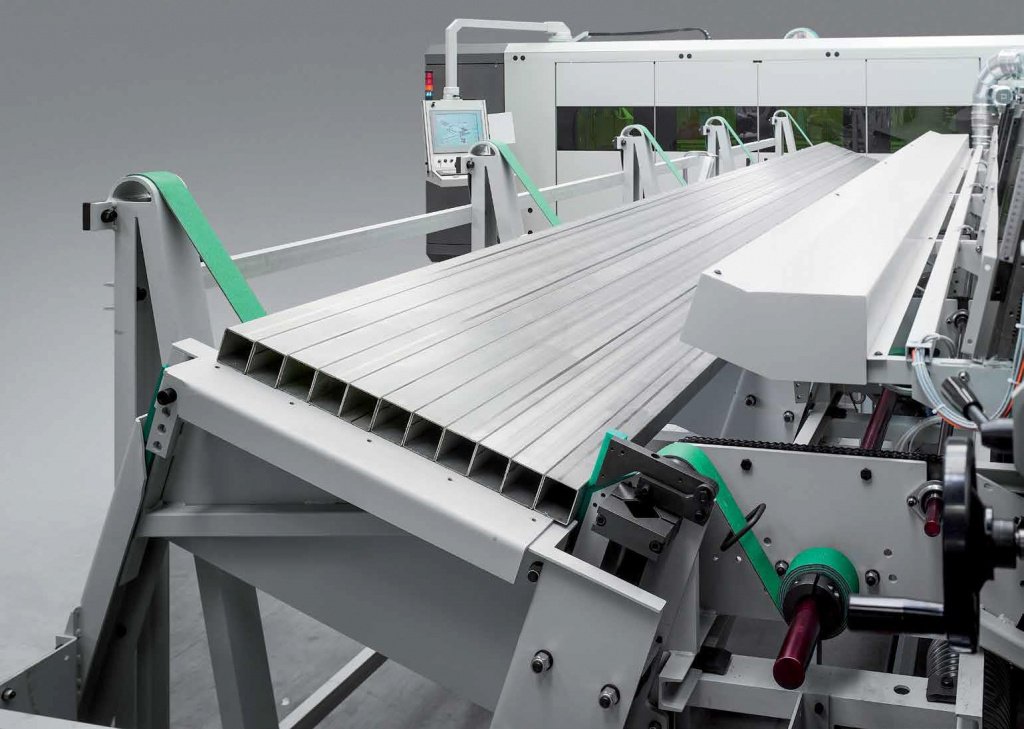

Загрузка трубы: Труба, которая будет обрабатываться, поддерживается по всей своей длине это исключает провисание и боковое движение в процессе вращения, что гарантирует геометрическую точность отрезанных компонентов. Труба зажимается задним патроном с самоцентрирующимися зажимными губками. Закрытие губок может быть отрегулировано в зависимости от толщины стенок с целью минимизации возможных деформаций на тонкостенных трубах;

Разгрузка готовых изделий: Детали длинной до 4500 мм могут быть разгружены контролируемым образом с передней стороны станка. Доступны различные методы выгрузки для облегчения сепарирования готовых изделий. Также присутствует специальный накопительный стол с интегрированным цепным приводом;

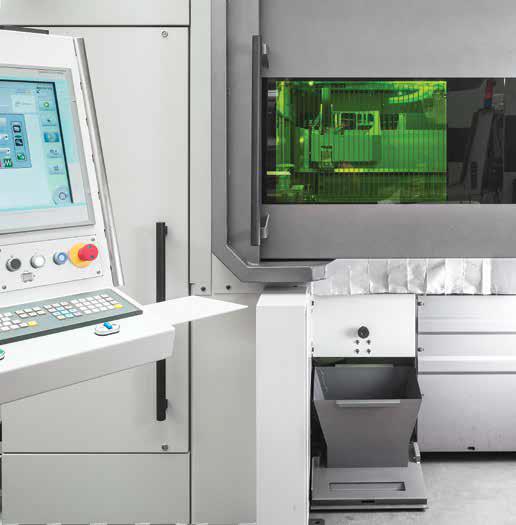

Сборник для обрезков:Мелкие обрезки и части облоя собираются в выдвижной ящик возле рабочего места оператора;

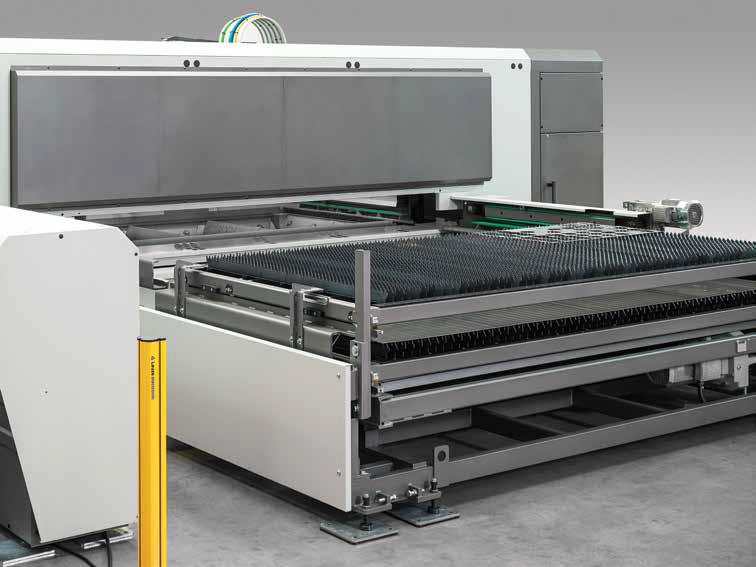

Эффективный отвод дыма:Четыре широко открывающиеся секции под паллетой в рабочей области обеспечивают оптимальный отвод дыма и пыли появляющихся в процессе обработки. Механическая конструкция паллеты гарантирует эффективное прохождение остатков резки сквозь нее с оседанием в лотках, а также исключая появление дыма в области резки.;

Технические характеристики
