Трубогибочный станок с ЧПУ 4-Runner

Сделать запрос на 4-Runner

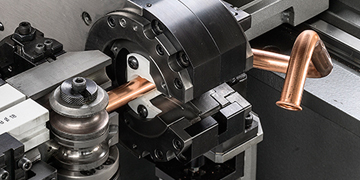

Это 4-RUNNER

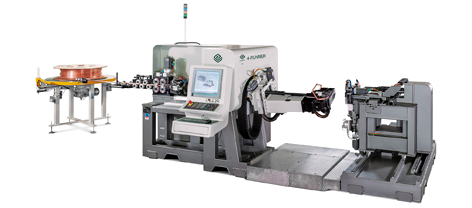

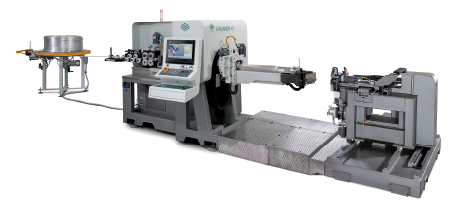

4-RUNNER представляет собой полный производственный процесс, начиная с размотки из бухты, затем выпрямление, формование торца (до 6 пересечений), фронтальная обработка, гибка, резка и разгрузка готовой детали. Все это на одном станке.


Вы будете избалованы выбором

4-RUNNER может быть запрограммирован и использован с разными модулями; вы можете использовать этот станок только для выполнения отдельных операций, а не в качестве полного производственного процесса (от загрузки до разгрузки готовой детали после «резки – гибки – формования торца»). Это модульная система, которая формируется в соответствии с вашими потребностями и может под них подстраиваться в течение долгого времени.

 Загрузка  Гибка  Резка  Формование торца

  • C горизонтальным размотчиком
  • C вертикальным размотчиком
  • С размотчиком типа JUMBO

  • Намоткой
  • Проталкиванием
  • Переменным радиусом
  • Право- и левосторонняя в процессе
  • Свободно комбинируются на одной детале

  • Внутренняя орбитальная
  • Внешняя дисковая
  • Внешняя орбитальная

  • За 4 фиксированных перехода
  • За 6 фиксированных переходов
  • За 4 фиксированных перехода + 1 осевой поворот

Выберите свою версию 4-RUNNER

4-RUNNER предлагается в двух различных версиях, просто выберите наиболее приспособленную к типу труб и изделий, которые Вы хотите производить.

 4-RUNNER-H1-straightening-end-forming-binding-from-coil.png  4-RUNNER-H3-straightening-end-forming-binding-from-coil.png


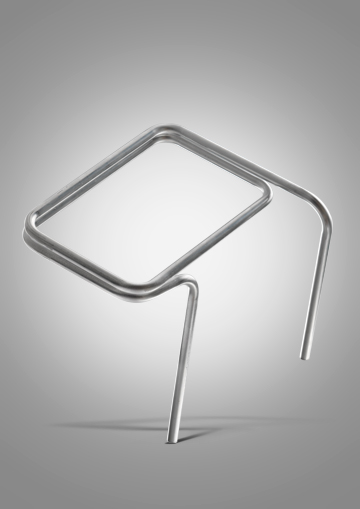

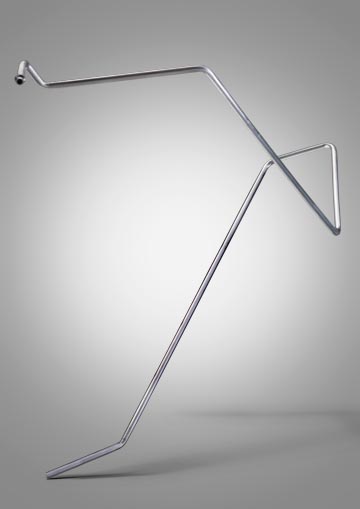

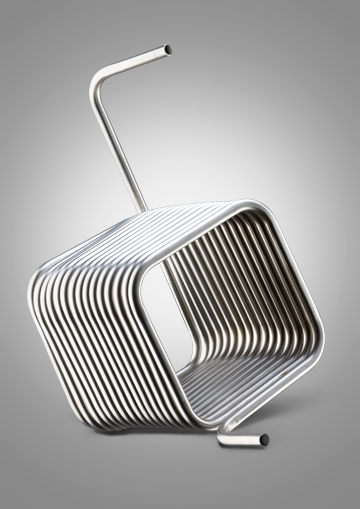

4-RUNNER H1

до Ø 12.7 mm

Выпрямление,профилирование, резка, гибка с растяжением или с переменным радиусом, право- и левосторонняя гибка в процессе с несколькими радиусами.

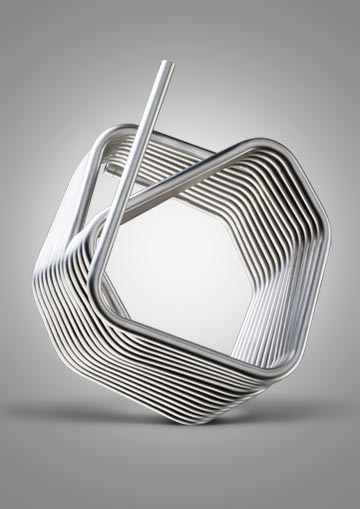

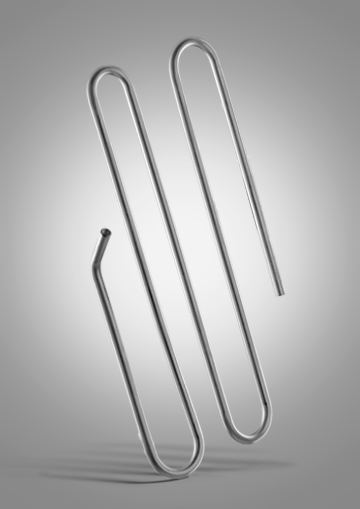

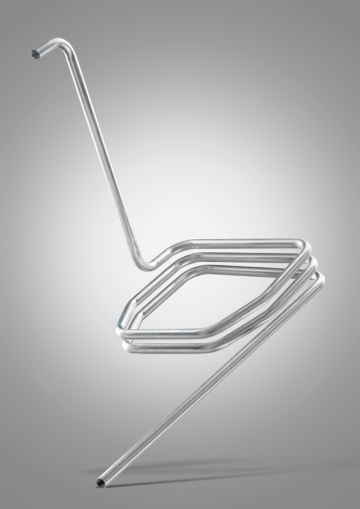

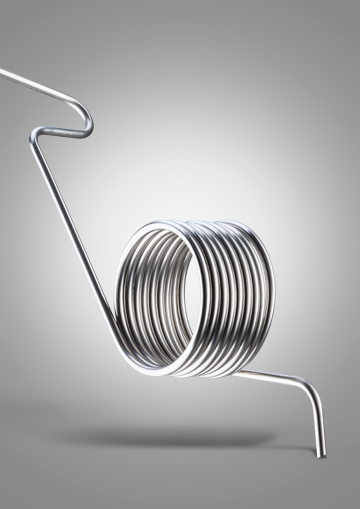

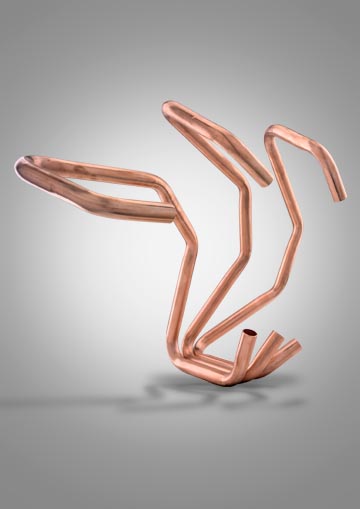

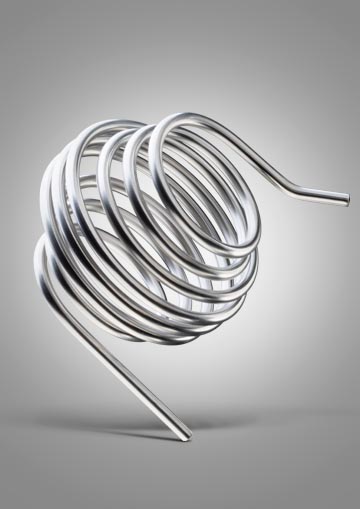

Система особенно рекомендуется для изготовления плоских и трехмерных змеевиков; типичных элементов систем охлаждения, систем кондиционирования и отопления, автомобильного сектора, а также используемых при производстве бытовых электроприборов.



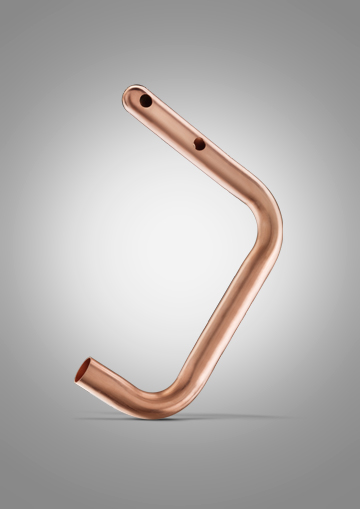

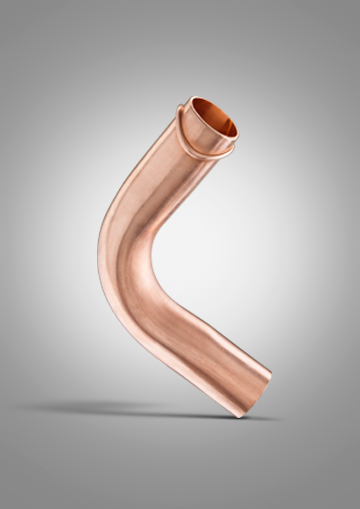

4-RUNNER H3

до Ø 22.2 mm

Выпрямление,профилирование, резка, гибка с растяжением или с переменным радиусом, право- и левосторонняя гибка в процессе с несколькими радиусами.

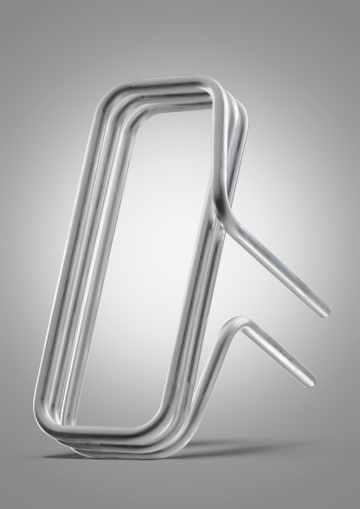

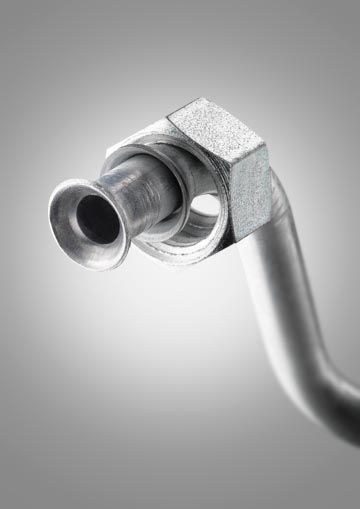

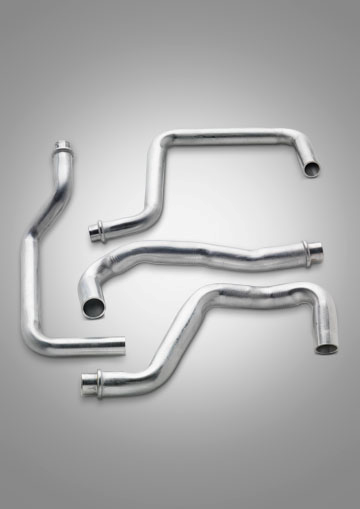

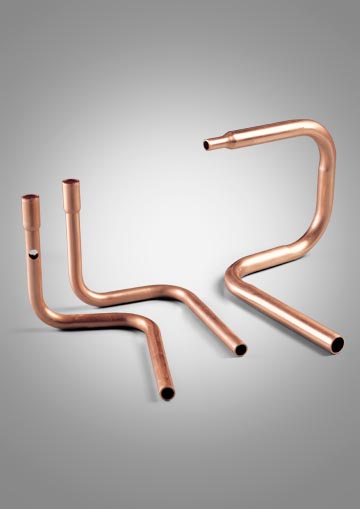

Система наиболее пригодна для изготовления труб для транспортировки жидких сред, типичных для автомобильного сектора, систем кондиционирования, отопления и охлаждения.


Технология гибки на 4-RUNNER



Прогиб и растяжка



Право- и левосторонняя гибка



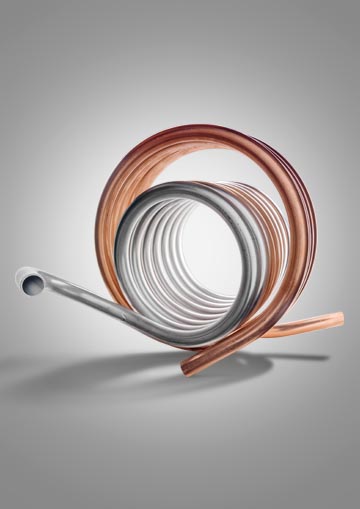

Переменный радиус

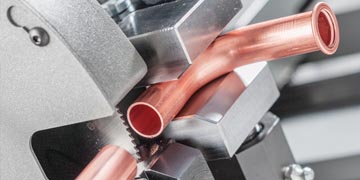

4-RUNNER H3 объединяет в себе две технологии гибки с растяжением, позволяя обеспечить скорость гибки с возможностью реализации коротких участков между "одной и другой кривой" и/или "между кривой и профилем". Для обеспечения максимальной гибкости и производительности.



Геометрия с низким профилем головки изгиба станка 4 RUNNER H1 дает возможность выполнять в ходе процесса право-и-левостороннюю гибку, меняя, при необходимости, радиус гибки. Все это делает идеальным станок для реализации змеевиков 3D или змеевиков с несколькими радиусами изгиба, а также деталей с особо сложной геометрией.



Возможность гибки с разным радиусом позволяет быстро получить трубу любой сложной формы.


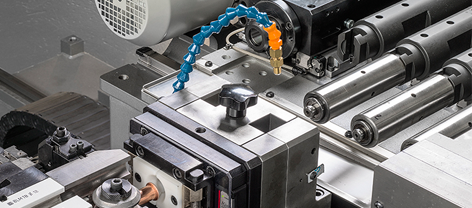

Профилирование Heavy или Light с учетом ваших потребностей

 4-RUNNER-H1-sagomatura-da-coil.png  4-RUNNER-H3-sagomatura-da-coil.png

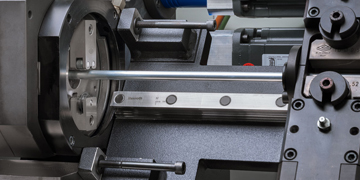

Модуль профилирования light

Модуль профилирования, который может быть оснащен 3 толкающими станциями или 1 толкающей станцией и 1 вращающейся станцией.

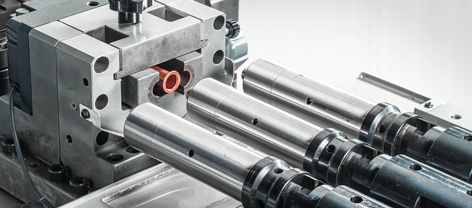

Модуль профилирования heavy

Модуль профилирования, который может быть оснащен 6 толкающими станциями или 4 толкающей станцией и 1 вращающейся станцией.


Устройство с учетом ваших потребностей


Резка по периметру по внутренней стороне гиба


Резка по периметру по наружной стороне гиба


Резка дисковой пилой



Преварительно надсекает трубу для последующей резки. Бесстружечный метод.



Бесстружечный метод.



Очень быстрая. Очень гибкая.


Ваш процесс в оптике “just in time”



Упрощенная логистика

Без промежуточных шагов и корректировке деталей на других устройствах.



Постоянное качество производства

Со скрытым 100%-ным контролем всех изделий.



Максимальная повторяемость и качество

Во время любой рабочей смены, потому что все выполняется автоматически станком.



Высокий уровень автоматизации

Чтобы установкой мог управлять даже неопытный оператор.


Вам будет доступно все

На 4-RUNNER вам будет доступно все. Максимально использовать все его потенциальные возможности – это очень просто.


«Полностью электрический», гораздо проще



Минимальное время настройки и постоянная точность

Каждое движение управляется электрической осью, и все параметры положения и мощности автоматически сохраняются в программе обработки детали. Отсутствие механических регулировок обеспечивает минимальное время настройки и, в момент изменения настроек производства, сохраняется точное и постоянное положение, полностью устраняя необходимость в дополнительных настройках и в специалисте для управления станком.



Упрощенное техобслуживание и максимальная надежность

Упрощенная кабельная разводка и отсутствие гидравлики упрощают техобслуживание машины и риск аварий по причине износа деталей. Преимущества очевидны: машина надежна и безопасна в работе.



Экологичность

Технология "All-Electric" гарантирует, что машина работает бесшумно, не загрязняет помещение и, самое главное, она неэнергозатратна.



Минимальное энергопотребление, всего 4 kW

Мы сократили потребление энергии без потери работоспособности.


Гарантированная повторяемость

Вместе с программой обработки изделия сохраняются все его параметры и настройки. Станок не требует никакой дополнительной настройки, это гарантия того, что все изгибаемые изделия будут максимально одинаковыми. Форма изгибаемой трубы контролируется в реальном времени, то есть изделия будут одинаковыми, а станок будет работать максимально эффективно и без простоев.


От идеи до готового изделия одним щелчком

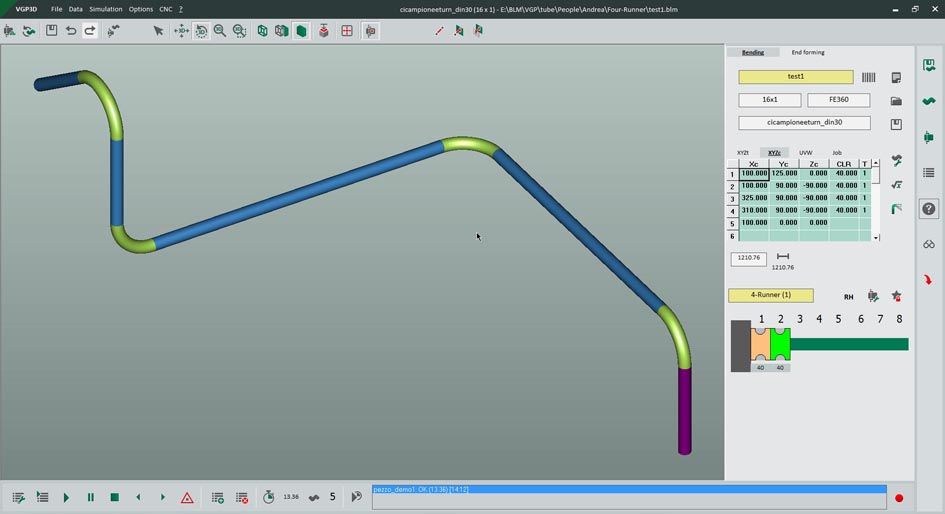

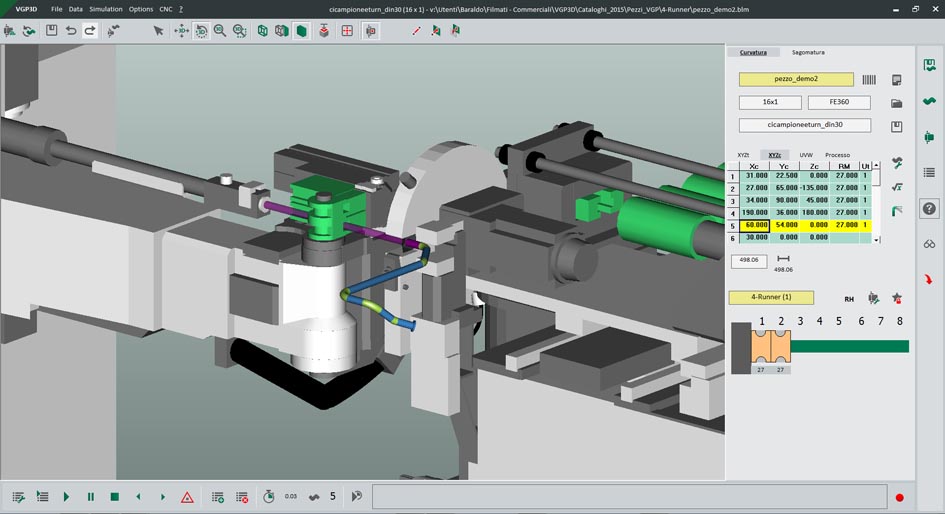

Подготовка к работе минимальна: импортируете файл непосредственно из программы CAD 3D или просто указываете геометрические параметры трубы. И программа VGP3D самостоятельно создает программу работы станка.


4 вида обработки > 1 единая точка управления


VGP3D позволяет получить единую программу работы станка как для операций гибки труб, так и профилей.

Она поможет предварительно рассчитать затраты времени на все операции и правильно спланировать производственный процесс.

Кроме того, можно динамически отображать все действия, проверить возможности обработки детали и при необходимости оптимизировать программу. И все это из одной точки управления.

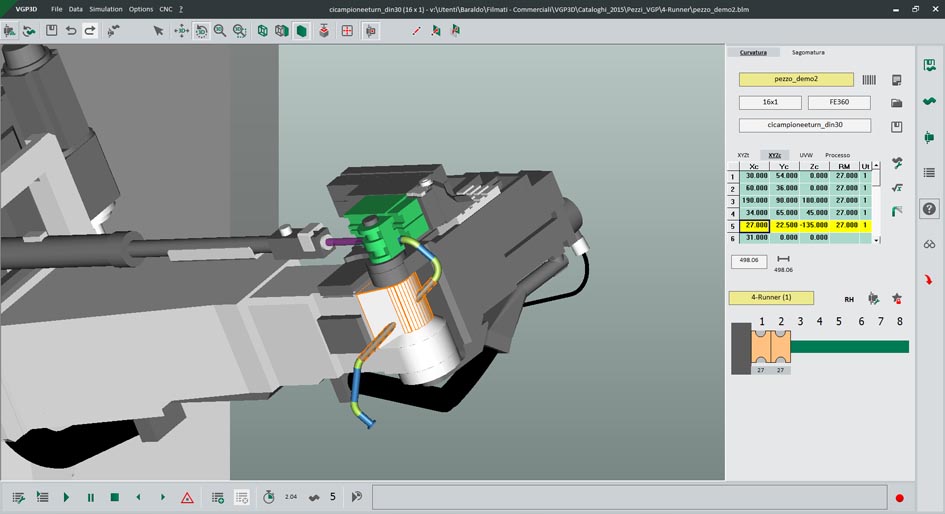

Секрет кроется в ПО: VGP3D

Секрет точной и надежной работы станка – его программа трехмерного графического программирования VGP3D:

  • Проверяет, насколько реально выполнить то или иное изделие и заранее устраняет несоответствия, которые иначе обязательно возникают при первой пробной гибке.
  • Заранее рассчитывает фактическую продолжительность рабочего цикла, позволяет быстро составить предварительную смету и оперативно ответить заказчику.
  • Автоматически задает рабочий цикл станка.
 1.jpg  2.jpg
 3.jpg  4.jpg

Легко освоить. Очень легко использовать

Программное управление для сложных гибов.
Удобно, легко и эффективно.



B_Import

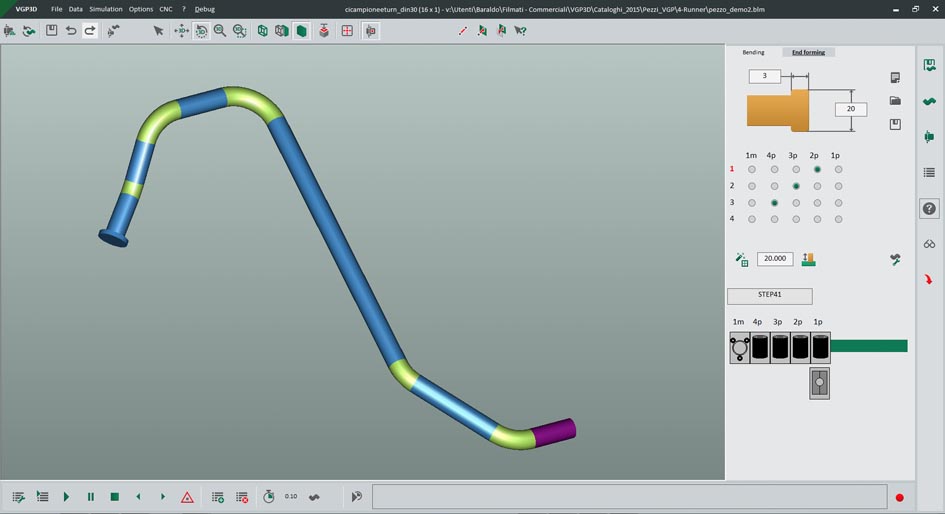

Импорт и распознавание файлов CAD полностью в автоматическом режиме. Импорт в том числе и труб некруглого сечения. В той же операционной среде в офисе и на станке.



B_Measure

Проверяю, насколько точно образец соответствует задуманному непосредственно в процессе программирования. Измеряю расстояние между заготовкой и станком. Измеряю, не будет ли заготовка ударяться о другие объекты.



B_3Dcad

Проверяю, чтобы труба не ударялась о какие-либо части станка и его оснастку. Уменьшаю отходы. Загружаю из памяти нужное изделие и отсылаю команду на его изготовление, не обращаясь за этим каждый раз к начальнику цеха.



B_Export

Экспортирую файл для возможного дальнейшего использования гораздо быстрее [за 1’ вместо 3’30” через CAD]. Экспортирую в 3D и возможные другие объекты, имеющиеся на трубе (фланцы и пр.).


Производитель: BLM Group
Сделать запрос на 4-Runner

4-RUNNER представляет собой полный производственный процесс, начиная с размотки из бухты, затем выпрямление, формование торца (до 6 пересечений), фронтальная обработка, гибка, резка и разгрузка готовой детали.
Все это на одном станке.

Особенности 4-RUNNER:

  • Обрабатывающий центр с катушки для выпрямления, формования торца, гибки и резки
  • До ∅ 22 мм
  • Несколько радиусов гибки
  • Полностью электрический
Заявка
