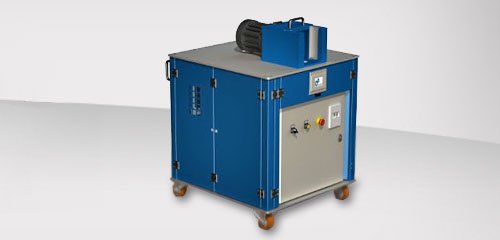

Станок для радиального обжима Tubimatic-U UNO cерии Universal

Сделать запрос на Tubimatic-U UNO

Станки серии "Tubimatic-U" – это универсальные машины, предназначенные для развальцовки и обжатия. Станки обладают высокой скоростью обработки, удобной настройкой и высокой производительностью.

Совместим со стандартными инструментами для cтанков с ЧПУ.

Технические характеристики

Модуль деформирования
Диаметр трубы для развальцовки/обжатия, мм 20...70/10...70*
Длина деформирования (макс), мм 90*
Толщина стенки трубы (макс), мм 8*
Осевой шаг ∅100 x 150 мм – 24 т
Шаг развальцовки/обжатия при ∅7мм*
Среднее время цикла, с ~3
* в зависимости от инструмента
Гидравлическое оборудование
Емкость бака, л 63
Объемная подача, л/мин 16
Давление, бар 300
Двигатель 5,5кВт – Питание 400В / 16A
Электромагнитные клапаны 24В Bosch Rexroth

Электрическое оборудование

  • ПЛК Möller XC100 24 В
  • Сенсорный экран 3,5“
  • Импульсное управление (минимизация отпечатков сегментов)
  • Выключатель питания
  • Выключатель системы управления
  • Предохранительное реле защиты инструмента
  • Аварийный выключатель
  • Кнопка с подсветкой „Квитировать аварийное выключение“
  • Ножная педаль

Конструкция станка

  • Универсальный корпус HW-Flex
  • Электрошкаф с достаточным резервом
  • Гидравлический агрегат крепится к корпусу винтами

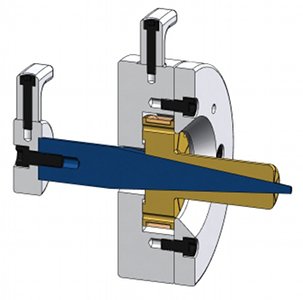

  • С-зажим для крепления 1 стандартного C-инструмента для внутренней и внешней обработки
  • Модуль развальцовки и обжатия с 1 рабочей зоной
  • Настройка подачи и отвода через сенсорный экран
  • Размеры: Д = 920; Ш = 1210; В = 830мм
  • Цвет корпуса – Ral 5010 ярко-голубой
  • Цвет электрошкафа – Ral 7035 лекгий серый
  • Цвет устройства ввода-вывода – смолисто-черный
  • Вес ок. 400 кг

Дополнительное оборудование

  • Цвет - по желанию
  • Электрическое оборудование Siemens
  • Аварийное отключение через реле защиты
  • Подключение без нейтрального провода
  • Другие параметры сети
  • Подключение к управлению роботом RS232
  • Разъем Profibus
  • Счетчик деталей, простой
  • Маслоохладитель
  • Масляная ванна
  • Контроль уровня и температуры масла
  • Контроль загрязнения фильтра
  • Осевой шаг 150 мм – 11 т (до -50% времени цикла)
  • Осевой шаг 150 мм – 34 т (до +50% времени цикла)
  • Увеличенная мощность 7,5 кВт – 20 л/мин
  • Увеличенная мощность 11 кВт – 25 л/мин
  • Основные инструменты

Производитель: Wecotech
Сделать запрос на Tubimatic-U UNO

Станки серии Tubimatic-U – это универсальные машины, предназначенные для развальцовки и обжатия торцев труб.

Особенности Tubimatic-U UNO:

  • универсальный станок для развальцовки и обжатия
  • развальцовка труб ∅20...70мм
  • обжатие труб ∅10...70мм
  • толщина стенки - до 8мм
  • длина деформирования - до 90мм
