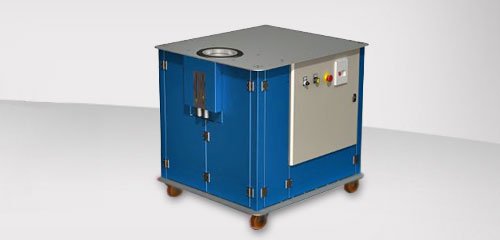

Станок для радиального обжима Tubin-U cерии Universal

Сделать запрос на Tubin-U

Благодаря большому выбору дополнительных опций, агрегатная система станка способна справиться с любым видом обжатия.

Универсальная система инструментов позволяет обжимать трубы с разным диаметром, толщиной стенки, формы и длины.

Технические характеристики

Модуль деформирования
Диаметр трубы, мм 10...140*
Длина деформирования (макс), мм 100*
Толщина стенки трубы (макс), мм 8*
Осевой шаг ∅100 x 150 мм – 24 т
Шаг обжатия при ∅21мм*
Среднее время цикла, с ~3
* в зависимости от инструмента
Гидравлическое оборудование
Емкость бака, л 63
Объемная подача, л/мин 16
Давление, бар 300
Двигатель 5,5кВт – Питание 400В / 16A
Электромагнитные клапаны 24В Bosch Rexroth

Электрическое оборудование

  • ПЛК Möller XC100 24 В
  • Импульсное управление (минимизация отпечатков сегментов)
  • Реле защиты электродвигателя и аварийный выключатель
  • Потенциометр (импульсная регулировка количества шагов деформации)
  • Ножная педаль

Конструкция станка

  • Универсальный корпус HW-Flex
  • Электрошкаф с достаточным резервом
  • Гидравлический агрегат крепится к корпусу винтами

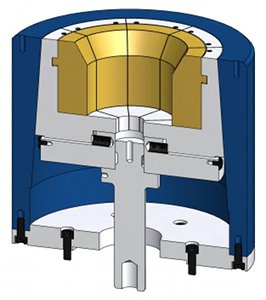

  • Вертикальный модуль обжатия
  • Управление подачей и обратным ходом с помощью маховика со шкалой
  • Размеры вертикального варианта: Д = 1200; Ш = 875; В = 950 мм
  • Цвет корпуса – Ral 5010 ярко-голубой
  • Цвет электрошкафа – Ral 7035 лекгий серый
  • Цвет устройства ввода-вывода – смолисто-черный
  • Вес ок. 550 кг

Дополнительное оборудование

  • Цвет - по желанию
  • Электрическое оборудование Siemens
  • Аварийное отключение через реле защиты
  • Подключение без нейтрального провода
  • Другие параметры сети
  • Подключение к управлению роботом RS232
  • Разъем Profibus
  • Переключатель „Количество этапов формования“
  • Счетчик деталей, простой
  • Маслоохладитель
  • Масляная ванна
  • Централизованная смазка поверхностей скольжения (Pico)
  • Централизованная смазка поверхностей скольжения (Vogel)
  • Контроль уровня смазки
  • Контроль уровня и температуры масла
  • Контроль загрязнения фильтра

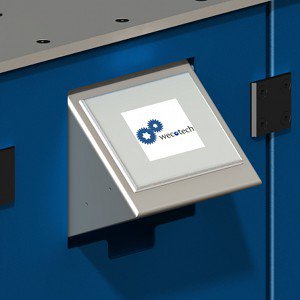

  • Система измерений абсолютных перемещений с сенсорным экраном 3,5“ (Micro Innovation)
  • Система измерений абсолютных перемещений с сенсорным экраном 3,5“ (Micro Innovation)

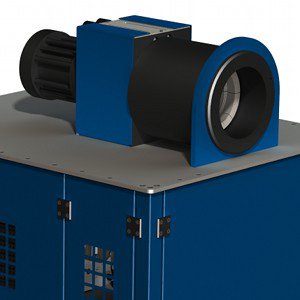

  • Горизонтальный вариант: Д = 1200; Ш = 875; В = 1350 мм
  • Осевой шаг 150 мм – 11 т (до -50% времени цикла)
  • Осевой шаг 150 мм – 34 т (до +50% времени цикла)
  • Осевой шаг 150 мм – 100 т (до +300% времени цикла)
  • Осевой шаг 150 мм – 150 т (до +500% времени цикла)
  • Диаметр трубы, макс. ∅190 мм
  • Диаметр трубы, макс. ∅290 мм
  • Диаметр трубы, макс. ∅390 мм
  • Длина деформирования макс. 200 мм
  • Длина деформирования макс. 300 мм
  • Длина деформирования макс. 400 мм
  • Увеличенная мощность 7,5 кВт – 20 л/мин
  • Увеличенная мощность 11 кВт – 25 л/мин
  • Основные инструменты

Производитель: Wecotech
Сделать запрос на Tubin-U

Tubin-U – универсальный станок для обжатия концов труб с любым видом обжатия.

Особенности Tubin-U:

  • универсальный станок для обжатия концов труб
  • трубы ∅10...140мм
  • толщина стенки - до 8мм
  • длина деформирования - до 100мм
