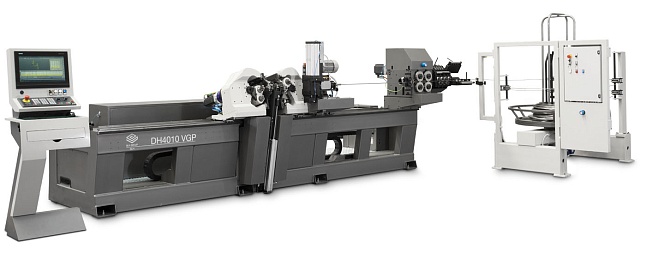

Знакомьтесь – DH4010VGP

Станок для гибки проволоки, полностью на электрическом приводе для проволоки до Ø 10 мм, с программированием в графической 3-мерной среде (VGP3D).



  • Загрузка с катушки моторизованной катушкой.
  • Группа валков с поворотным механизмом распрямляет проволоку.
  • Резка, как и устройство для снятия фаски, установлены на независимой тележке, что позволяет оптимизировать время цикла.
  • По требованию заказчика по линии отреза с обоих концов может сниматься фаска.
  • В зависимости от оснастки и шаблонов станок выполняет разные виды гибки.

2 гибочные головки x 2 револьверные головки
= многочисленные возможности гибки

Гибка на центральном валке (намоткой)



Гибка ударной нагрузкой



Гибка на двойной матрице (намоткой)



Гибка с переменным сгибанием и растягиванием



Гибка последовательная (с переменным радиусом)



Гибка под углом

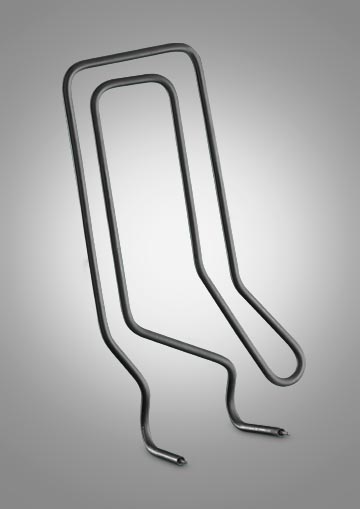

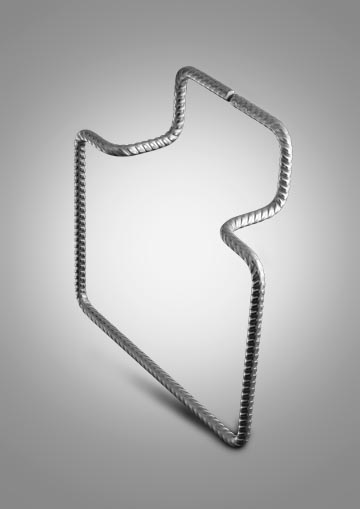

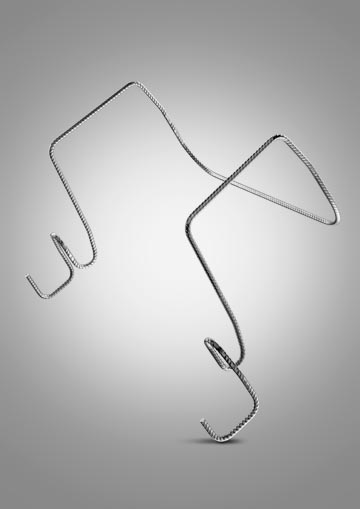

Когда удобнее использовать двухголовочный станок

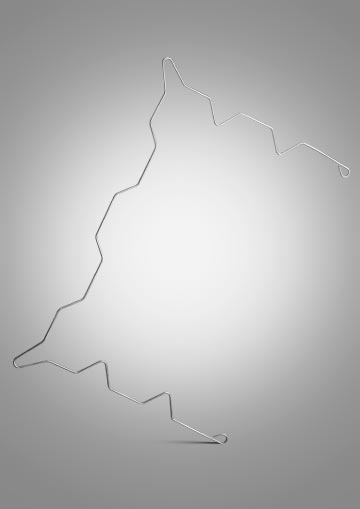

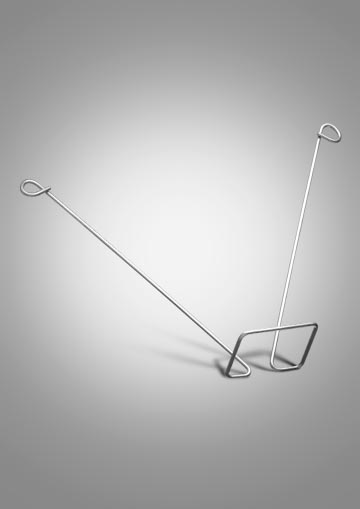

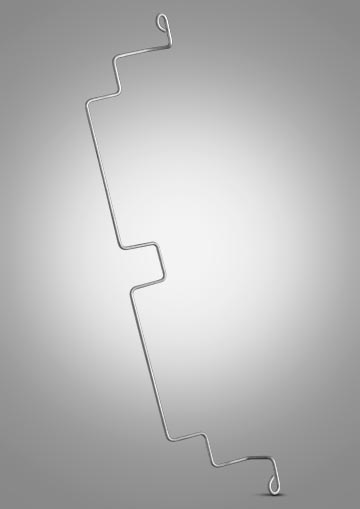

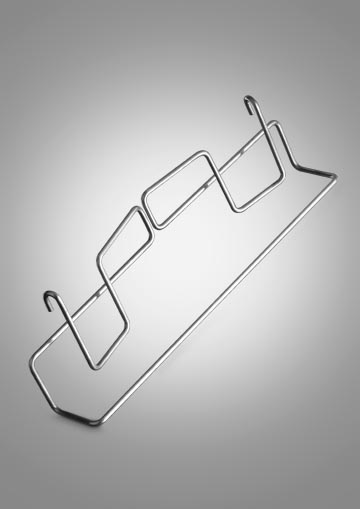

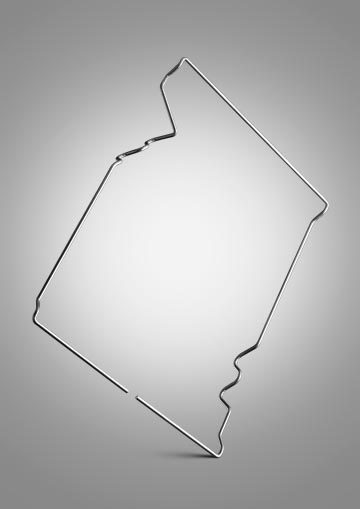

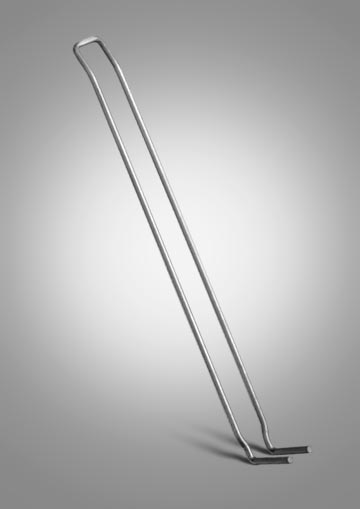

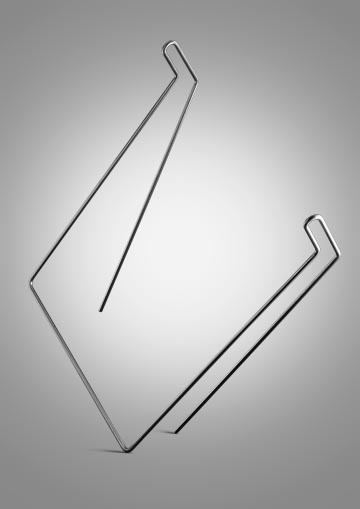

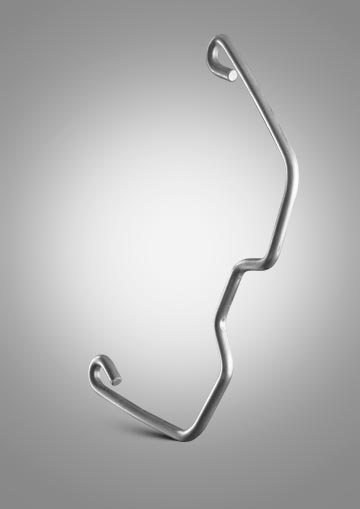

Со средними и длинными деталями со множеством изгибов. С симметричными или замкнутыми на себе деталями. С предварительно собранными или изогнутыми деталями. С дополнительным уплотнением. Благодаря двойной головке гибочного станка с ЧПУ DH4010VGP, вы можете удвоить производительность и завершить в один цикл даже самые сложные виды обработок проволоки и (или) трубы, загружая станок предварительно отрезанными прутками или с катушки.

Не требует дополнительного пространства.

t1.jpgВаши детали крупные?

Они не создают никаких проблем благодаря уменьшенной структуре рамы и наличию изгибающих головок с консольной конструкцией.


Идеальная плоскостность

Обрезка проволоки перед сгибанием, позволяет избежать скручивания во время намотки.

Для идеальной плоскостности изогнутых деталей.


Идеальная повторяемость

Даже на крупных деталях автоматический станок для гибки проволоки с двойной головкой и двойной револьверной головкой DH4010VGP гарантирует отличную повторяемость. Одновременная обработка деталей с помощью двух головок уменьшает длину обработки и в то же время снижает возможность появления неточностей гибки. И вы добиваетесь гораздо раньше желаемого результата. В качестве дополнительной гарантии, каждая электрическая ось управляется с помощью ЧПУ и все ее параметры, положение и мощность сохраняются автоматически в программе обработки детали. Таким образом, сокращается время настройки, и во время смены программы сохраняется точное и постоянное положение осей.


Отличная эстетика изделий

C DH4010VGP можно использовать оснастку с канавкой, чтобы сделать высококачественные детали, которые идеально подходят для индустрии мебели или дизайна.

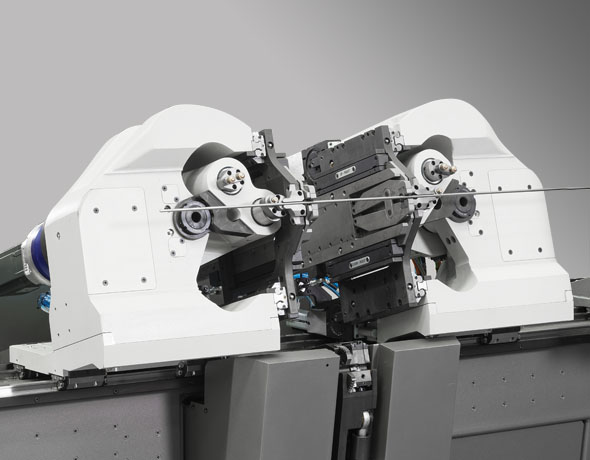

Убери манипулятор и сократи промежуточный участок

Благодаря убирающемуся манипулятору 3D, ты можешь выполнить последние гибки, сблизив гибочные головки, чтобы они оказались рядом. Таким образом, ты сократишь до минимума промежуточный участок между двумя сгибаемыми ветками, реализовав детали, которые иначе получить невозможно.


С катушки или с предварительно отрезанными прутками: выбор за Вами!

Загрузки от катушки позволяет полностью автоматизировать обработку деталей. А если ваш материал не доступен в катушке, для станка DH4010VGP предусмотрена система загрузки предварительно отрезанных прутков, гарантируя, таким образом, максимальную гибкость вашему производству.


«Полностью электрическое», гораздо проще

Минимальное время настройки и постоянная точность

Каждое движение управляется электрической осью, и все параметры положения и мощности автоматически сохраняются в программе обработки детали. Отсутствие механических регулировок обеспечивает минимальное время настройки и, в момент изменения настроек производства, сохраняется точное и постоянное положение, полностью устраняя необходимость в дополнительных настройках и в специалисте для управления станком.

Сокращение расходов на обслуживаниe станков и максимальная надежность

Упрощение проводки и отсутствие гидравлических частей сокращает время на обслуживание и риски, связанные с износом компонентов станка. Это дает явное преимущество для создания наиболее надежной и безопасной машины.

Экологичность

Технология "all-electric" обеспечивает бесшумность и чистоту

Минимальное потребление энергии, равное 4 кВт

Мы сократили потребление энергии без потери работоспособности.


Программное обеспечение, которые делает различие: VGP3D

Трехмерное графическое программное обеспечение для программирования VGP3D, которое делает реальное различие:

Проверьте реальную выполнимость детали, устраняя риски браков, типичных для первой пробы.
Рассчитывает заранее фактическое время цикла, сократите сроки для котировок и для ответа клиенту.
Автоматически генерирует циклическую программу.


От идеи до готовой детали за один клик

Только пару секунд и можно начинать производство: импортируйте файлы непосредственно с CAD 3D или введите геометрические параметры проволоки.

И программное обеспечение VGP3D автоматически создает и запускает программу обработки детали.


Не только проволока... Но и трубы

Если требуется управлять работой целой команды станков, то лучшего варианта, чем у BLM GROUP, не найти.

VGP3D способна управлять как станками для гибки труб так и проволоки, при этом взаимодействуя с программой управления лазерного резчика.

Производитель: BLM Group
Сделать запрос на DH 4010 VGP
Знакомьтесь – DH 4010 VGP

Станок для гибки проволоки, полностью на электрическом приводе для проволоки до Ø 10 мм, с программированием в графической 3-мерной среде (VGP3D).

Особенности DH 4010 VGP:

  • 2 независимые головки для гибки 3D
  • 2 револьверные головки для каждой головки
  • Право- и левосторонняя гибка в процессе
  • До Ø 10 мм
  • Полностью электрический
