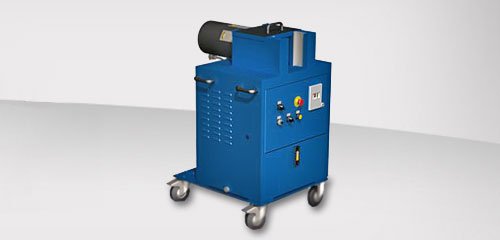

Станок для радиального обжима Tubimatic UNO cерии Easy

Сделать запрос на Tubimatic UNO

Развальцовка и обжатие труб, калибровка концов труб после сгиба и/или сварки. Компактный станок идеально подходит в качестве приставного агрегата.

Совместим со стандартными инструментами для cтанков с ЧПУ.

Технические характеристики

Модуль деформирования
Диаметр трубы для развальцовки/обжатия, мм 20...70/10...70*
Длина деформирования (макс), мм 90*
Толщина стенки трубы (макс), мм 4*
Осевой шаг ∅100 x 100мм – 19т
Шаг развальцовки/обжатия при ∅7мм*
Среднее время цикла, с ~4

* в зависимости от инструмента
Гидравлическое оборудование
Емкость бака, л 50
Объемная подача, л/мин 13
Давление, бар 240
Двигатель 4 кВт – Питание 400В / 16A
Электромагнитные клапаны 24В Bosch Rexroth

Электрическое оборудование

  • ПЛК Eaton XC101
  • Предохранительное реле защиты инструмента
  • Импульсное управление (минимизация отпечатков сегментов)
  • Реле защиты электродвигателя и аварийный выключатель
  • Потенциометр (импульсная регулировка количества шагов деформации)
  • Импульсный выключатель
  • Сигнальная лампочка „Процесс завершён“
  • Ножная педаль

Конструкция станка

  • Компактный корпус со встроенной электрической и гидравлической системой

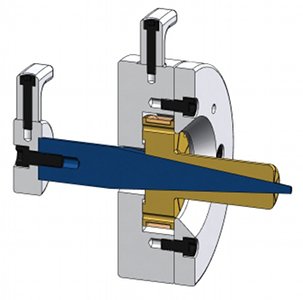

  • С-зажим для крепления 1 стандартного C-инструмента для внутренней и внешней обработки
  • Компактный модуль развальцовки и/или обжатия с 1 рабочей зоной
  • Управление подачей и обратным ходом с помощью маховика со шкалой
  • Размеры вертикального варианта: Д = 500; Ш = 600; В = 1150мм
  • Цвет корпуса – Ral 5010 ярко-голубой
  • Цвет модуля развальцовки – смолисто-черный
  • Вес ок. 450 кг

Дополнительное оборудование

  • Цвет - по желанию
  • Электрическое оборудование Siemens
  • Аварийное отключение через реле защиты
  • Подключение без нейтрального провода
  • Счетчик деталей, простой
  • Осевой шаг O 70 x 100 мм – 9 т (до -50% времени цикла)
  • Основные инструменты

Производитель: Wecotech
Сделать запрос на Tubimatic UNO

Tubimatic UNO – развальцовка, обжатие и калибровка концов труб после сгиба и/или сварки.

Особенности Tubimatic UNO:

  • развальцовка труб ∅20...70мм
  • обжатие труб ∅10...70мм
  • толщина стенки - до 4мм
  • длина деформирования - до 90мм
