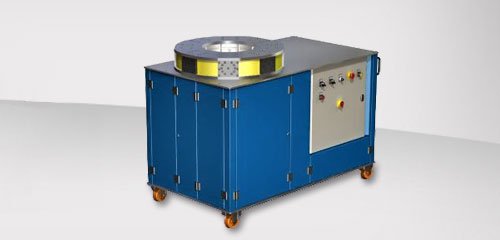

Станок для радиального обжима Tubex-IO S cерии Universal

Сделать запрос на Tubex-IO S

Станок "Tubex-IO" предназначен для комбинированной обработки концов труб с небольшой степенью деформирования двумя инструментами: внутренним и внешним, выполняет точную деформацию, развальцовку, обжатие, зиговку, отбортовку, фланцевание и тиснение круглых и фигурных труб.

Станки оснащены большой рабочей зоной O 20 – 200 мм или O 20 – 400 мм.

Технические характеристики

Модуль деформирования
Диаметр трубы, мм 20...200*
Длина деформирования макс., мм 100*
Толщина стенки трубы, макс., мм 4*
Осевой шаг ∅100 x 150 мм – 24 т
Шаг деформирования при ∅26мм*
Радиальный шаг 8x ∅70 x 60 мм – 12 т
Поворотный внутренний и внешний инструмент 67.5°
Среднее время цикла, с ~5

* в зависимости от инструмента
Гидравлическое оборудование
Емкость бака, л 63
Объемная подача, л/мин 16
Давление, бар 300
Двигатель 5,5кВт – Питание 400В / 16A
Электромагнитные клапаны 24В Bosch Rexroth

Электрическое оборудование

  • ПЛК Möller XC100 24В
  • Программа управления внешним/внутренним инструментом
  • Импульсное управление (минимизация отпечатков сегментов)
  • Выключатель питания
  • Выключатель системы управления
  • Аварийный выключатель
  • Кнопка с подсветкой „Квитировать аварийное выключение“
  • Потенциометр (импульсная регулировка количества шагов деформации)
  • Переключатель выбора программы
  • Ножная педаль

Конструкция станка

  • Универсальный корпус HW-Flex
  • Электрошкаф с достаточным резервом
  • Гидравлический агрегат крепится к корпусу винтами

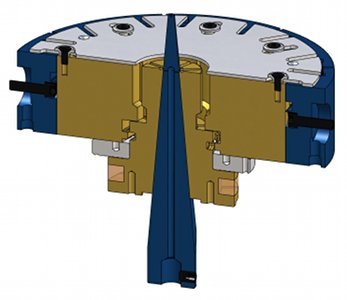

  • Вертикальный модуль деформирования с поворотным внешним/внутренним инструментом
  • Система быстрой смены основных инструментов и цанги
  • Быстросменное соединение для установки внешних инструментов
  • Управление подачей и обратным ходом с помощью маховика со шкалой
  • Размеры: Д = 1600; Ш = 850; В = 1100 мм
  • Цвет корпуса – Ral 5010 ярко-голубой
  • Цвет шкафа управления – Ral 7035 лекгий серый
  • Цвет модуля деформирования с поворотным внешним/внутренним инструментом – смолисто-черный с полировкой
  • Вес ок. 750 кг

Дополнительное оборудование

  • Цвет - по желанию
  • Электрическое оборудование Siemens
  • Подключение без нейтрального провода
  • Другие параметры сети
  • Подключение к управлению роботом RS232
  • Разъем Profibus
  • Переключатель „Количество этапов формования“
  • Счетчик деталей, простой
  • Маслоохладитель
  • Масляная ванна
  • Централизованная смазка поверхностей скольжения (Pico)
  • Централизованная смазка поверхностей скольжения (Vogel)
  • Контроль уровня смазки
  • Контроль уровня и температуры масла
  • Контроль загрязнения фильтра

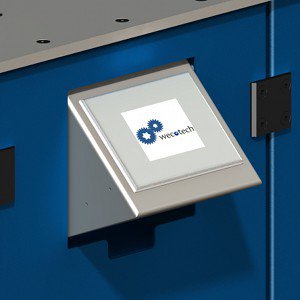

  • Система измерений абсолютных перемещений внутреннего и внешнего инструмента с сенсорным экраном 5,7“ (Micro Innovation)
  • Система измерений абсолютных перемещений внутреннего и внешнего инструмента с сенсорным экраном 5,7“ (Micro Innovation)
  • Программа ЧПУ и управления инструментами
  • Решетка с защитной световой завесой
  • Двуручное управление
  • Двуручное управление с отдельным пультом
  • Диаметр трубы, макс. 400 мм
  • Диаметр трубы, макс. 600 мм
  • Длина деформирования макс. 200 мм

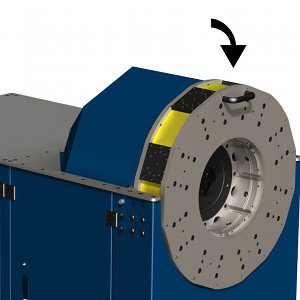

  • Головка для горизонтальной и вертикальной рабочей зоны
  • Осевой шаг 150 мм – 11 т (до -25% времени цикла)
  • Осевой шаг 150 мм – 34 т (до +50% времени цикла)
  • Увеличенная мощность 7,5 кВт – 20 л/мин
  • Увеличенная мощность 11 кВт – 25 л/мин

Производитель: Wecotech
Сделать запрос на Tubex-IO S

Tubex-IO - точное деформирование: развальцовка, обжатие, зиговка, отбортовка, фланцевание и тиснение в основном круглых труб.

Особенности Tubex-IO S:

  • внутренний и внешний инструмент
  • развальцовка, обжатие, зиговка, отбортовка, фланцевание и тиснение
  • трубы ∅20...200мм
  • толщина стенки - до 4мм
