Станок с ЧПУ Smart

Сделать запрос на Smart

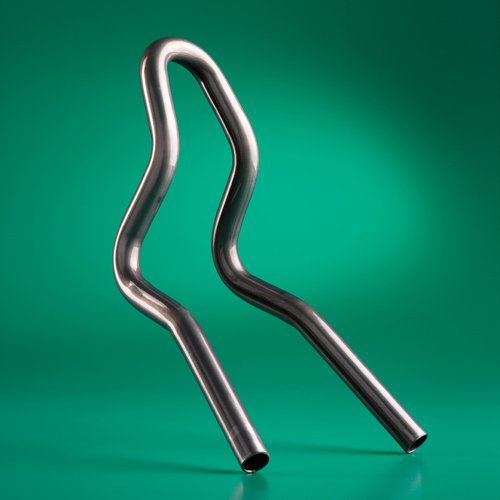

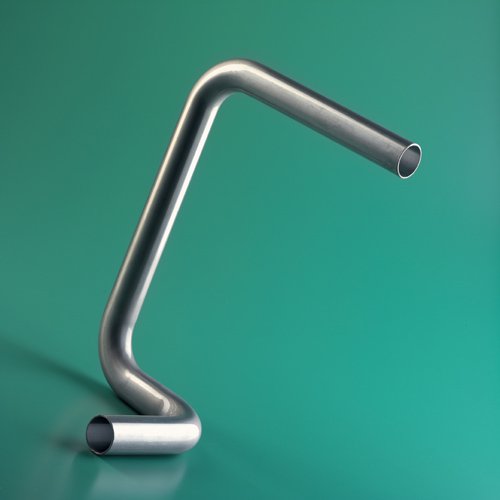

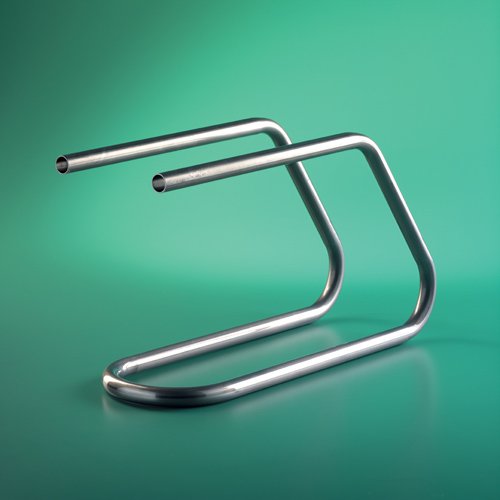

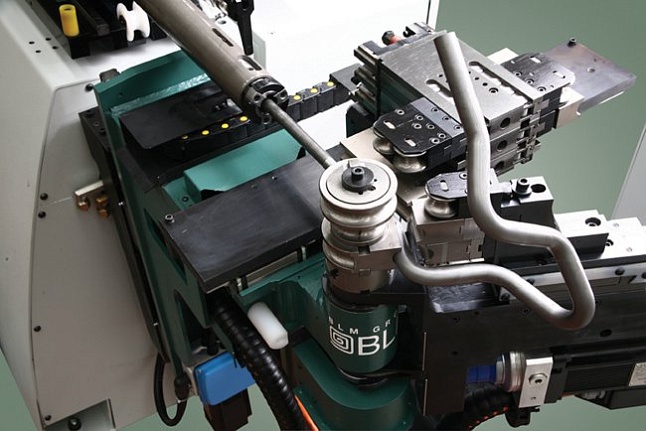

Стандартная комплектация станка 2-мя гибочными штампами (возможно увеличение до 4-х) позволяет производить изделия сложной геометрии, как из простой заготовки, так и из предварительно обработанных заготовок (с фитингами, развальцованными торцами и т.д.).

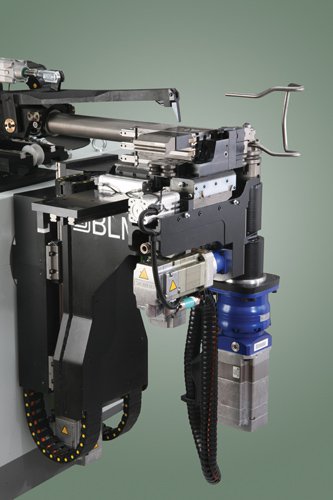

Данный станок является младшим в линейке трубогибочных станков компании BLM предназначенных для работы с трубой или прутком, предварительно отрезанного в размер и выровненного. В отличии от станков большего размера данная машина позволяет выполнять правостороннюю и левостороннюю гибку за один цикл. Таким образом, гибка деталей более сложной геометрии без необходимости в переналадки станка и замены оснастки.

Управлением всеми процессами гибки, загрузки и разгрузки, полностью осуществляется через программное обеспечение VGP 3D, которое является собственной разработкой компании BLM. Главным достоинством, которого является возможность автоматически просчитывать оптимальные способы выполнения изделий в зависимости от их геометрии. А также позволяя вносить изменения, сделанные в ручную, непосредственно в процессе автоматического цикла, без боязни повредить станок.

Технические решения

Применяемое современное программное обеспечение комплекса Smart позволяет обеспечить максимальную простоту работы персонала со станком. Программа VGP3D (Visual Graphical Programming – Визуальное Графическое Программирование) обеспечивает:

  • Интуитивно-понятное программирование с отображением всех данных на сенсорном экране,
  • Быстрое изменение программы работы станка и параметров механизмов станка,
  • Автоматический анализ программы изделия на возможность соударения заготовки со станком и всеми движущимися механизмами станка в процессе гибки,
  • Симулятор работы станка в «реальном времени» рассчитывает время цикла производства изделия и оптимизирует программу изделия (учитывая работу модулей загрузки и снятия изделия),
  • Непрерывное отображение параметров станка по всем координатам.

Технические характеристики

Параметры
Основное электропотребление 400/420 В-50Гц
Вспомогательное напряжение 24 В
Установленная мощность 13 кВт
Скорость подачи, мм/мин 1800
Точность позиционирования осей ±0,05 мм
Скорость гибки, град/сек 400...500
Общие размеры (ДxШxВ), мм 3300/1200/1550
Max. диаметр обрабатываемой проволоки, сталь 12 мм
Min. диаметр обрабатываемой трубы, сталь 4 x 1,5 мм
Max. диаметр обрабатываемой трубы, сталь 22 x 1,5 мм
Max. диаметр обрабатываемой трубы, цв. металы 25 x 1,5 мм
Количество контролируемых координат 8
Возможность установки доп. модулей Да (загрузчик, разгрузчик, уст. определения сварного шва, пробивочное устройство)

Производитель: BLM Group
Сделать запрос на Smart

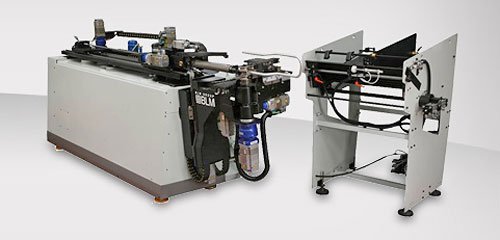

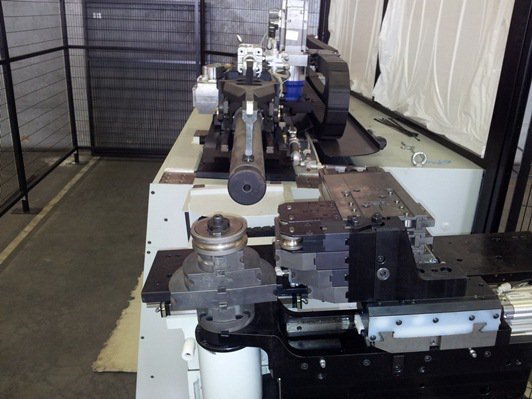

Smart - станок для гибки труб диаметром до 28 мм, с ЧПУ по 5-ти координатам, возможностью установки до 4-х гибочных штампов и с интегрированными модулями загрузки заготовки на станок и снятия готового изделия со станка.

Особенности Smart:

  • Электрический трубогибочный станок
  • многоштабельный

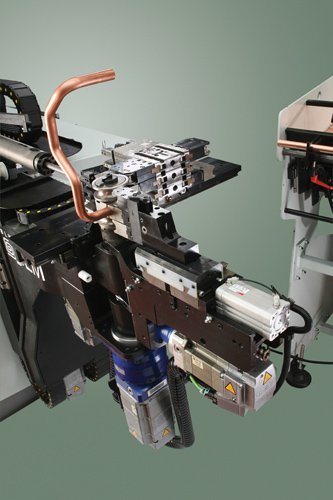

  • лево- и правосторонняя гибка
  • труба/проволока до ∅25мм
  • интегрированная загрузка-выгрузка
