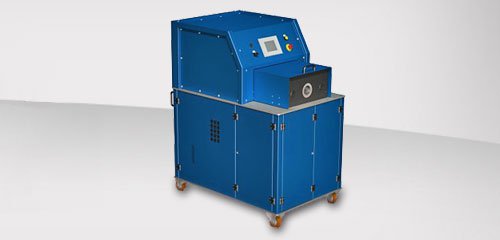

Станок для радиального обжима Tubimatic-IO cерии Universal

Сделать запрос на Tubimatic-IO

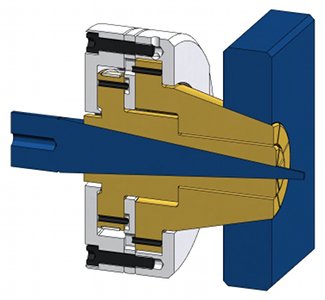

Tubimatic-IO выполняет деформирование концов труб с помощью внутреннего и внешнего инструмента. Станок обладает высокой скоростью переоснащения, понятным управлением, высокой производительностью и точностью наладки.

Совместим со стандартными инструментами для cтанков с ЧПУ.

Технические характеристики

Модуль деформирования
Диаметр трубы для развальцовки, мм 20...70*
Длина деформирования (макс), мм 80*
Толщина стенки трубы (макс), мм 4*
Осевой шаг внутреннего инструмента ∅100 x 110 мм – 24 т
Внешний осевой шаг ∅100 x 110 мм – 24 т
Шаг развальцовки/обжатия при ∅7мм*
Среднее время цикла, с ~3
* в зависимости от инструмента
Гидравлическое оборудование
Емкость бака, л 100
Объемная подача, л/мин 25
Давление, бар 300
Двигатель 11кВт – Питание 400В / 16A
Электромагнитные клапаны 24В Bosch Rexroth

Электрическое оборудование

  • ПЛК Möller XC100 24 В
  • Сенсорный экран 3,5“
  • Импульсное управление (минимизация отпечатков сегментов)
  • Выключатель питания
  • Выключатель системы управления
  • Предохранительное реле защиты инструмента
  • Аварийный выключатель
  • Кнопка с подсветкой „Квитировать аварийное выключение“
  • Сигнальная лампочка „Процесс завершён“
  • Ножная педаль

Конструкция станка

  • Универсальный корпус HW-Flex
  • Электрошкаф с достаточным резервом
  • Гидравлический агрегат крепится к корпусу винтами
  • Приспособление для крепления стандартных внутренних/внешних инструментов
  • Модуль внешнего и внутреннего деформирования
  • Настройка подачи и отвода через сенсорный экран
  • Сенсорный экран встроен в корпус станка
  • Предохранительные раздвижные дверцы
  • Размеры: Д = 1200; Ш = 800; В = 1500мм
  • Цвет корпуса – Ral 5010 ярко-голубой
  • Цвет электрошкафа – Ral 7035 лекгий серый
  • Цвет устройства ввода-вывода – смолисто-черный
  • Вес ок. 400 кг

Дополнительное оборудование

  • Цвет - по желанию
  • Электрическое оборудование Siemens
  • Аварийное отключение через реле защиты
  • Подключение без нейтрального провода
  • Другие параметры сети
  • Подключение к управлению роботом RS232
  • Разъем Profibus
  • Маслоохладитель
  • Масляная ванна
  • Централизованная смазка поверхностей скольжения (Pico)
  • Централизованная смазка поверхностей скольжения (Vogel)
  • Контроль уровня смазки/li>
  • Контроль уровня и температуры масла
  • Контроль загрязнения фильтра
  • Внутренний и внешний осевой шаг 11 т (до -50% времени цикла)
  • Внутренний и внешний осевой шаг 34 т (до +100% времени цикла)
  • Увеличенная мощность 7,5 кВт – 20 л/мин
  • Увеличенная мощность 11 кВт – 25 л/мин

Производитель: Wecotech
Сделать запрос на Tubimatic-IO

Tubimatic-IO - деформирование концов труб с помощью внутреннего и внешнего инструмента.

Особенности Tubimatic-IO:

  • внутренний и внешний инструмент
  • развальцовка труб ∅20...70мм
  • толщина стенки - до 4мм
  • длина деформирования - до 80мм
  • высокая производительность
