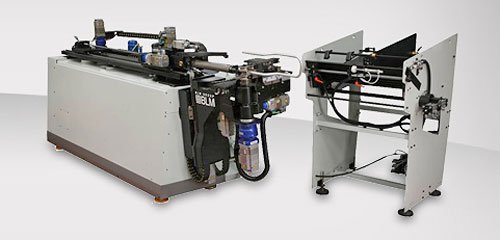

Трубогибочный станок с ЧПУ Smart

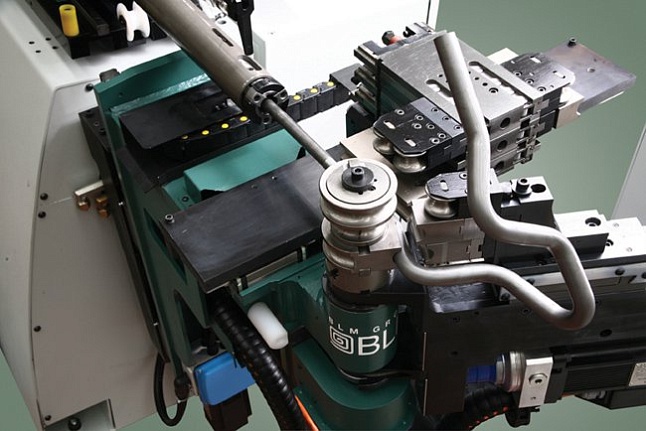

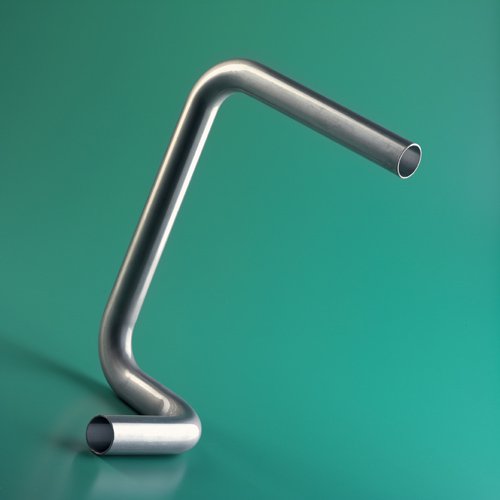

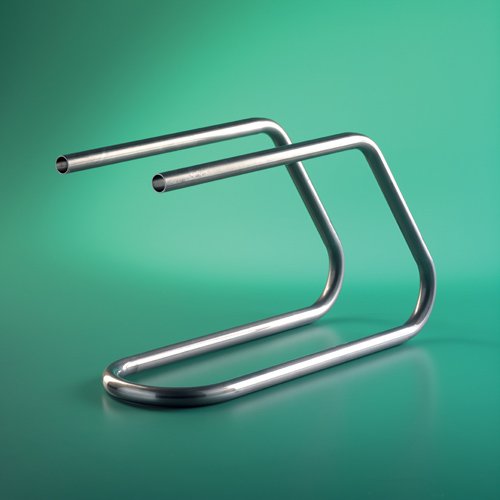

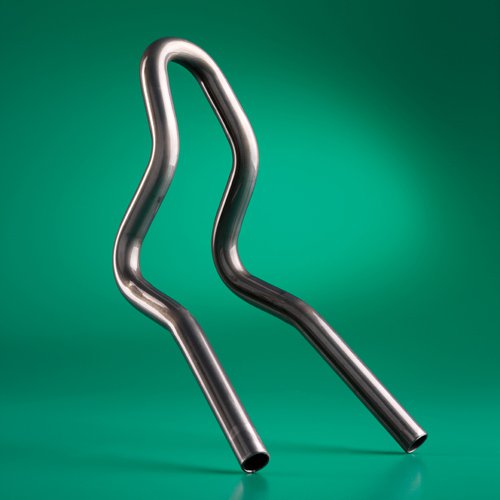

Сделать запрос на SmartСтандартная комплектация станка 2-мя гибочными штампами (возможно увеличение до 4-х) позволяет производить изделия сложной геометрии, как из простой заготовки, так и из предварительно обработанных заготовок (с фитингами, развальцованными торцами и т.д.).

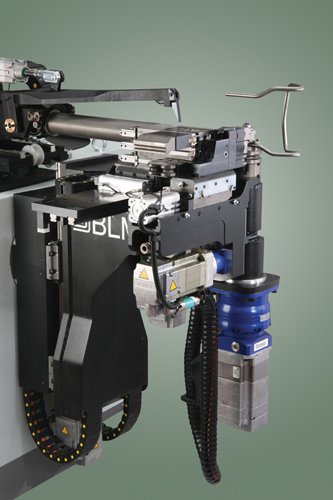

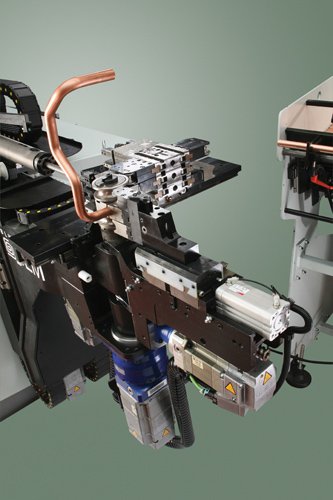

Данный станок является младшим в линейке трубогибочных станков компании BLM предназначенных для работы с трубой или прутком, предварительно отрезанного в размер и выровненного. В отличии от станков большего размера данная машина позволяет выполнять правостороннюю и левостороннюю гибку за один цикл. Таким образом, гибка деталей более сложной геометрии без необходимости в переналадки станка и замены оснастки.
В зависимости от требуемых изделий, станок способен выполнять как дорновую так и бездорновую гибку. При необходимости, снятие дорна осуществляется за считанные секунды. При использовании дорна, осуществляется 3-х уровневая подача смазывающих жидкостей к телу дорна, что гарантирует высокую точность и повторяемость гибки так же как и исключает наличие повреждений внутренней стенки трубы. Данное требование является обязательным в авиакосмической промышленности, где и получил широкое использование станок Smart.
Управлением всеми процессами гибки, загрузки и разгрузки, полностью осуществляется через программное обеспечение VGP 3D, которое является собственной разработкой компании BLM. Главным достоинством, которого является возможность автоматически просчитывать оптимальные способы выполнения изделий в зависимости от их геометрии. А также позволяя вносить изменения, сделанные в ручную, непосредственно в процессе автоматического цикла, без боязни повредить станок.
Технические решения
Применяемое современное программное обеспечение комплекса Smart позволяет обеспечить максимальную простоту работы персонала со станком. Программа VGP3D (Visual Graphical Programming – Визуальное Графическое Программирование) обеспечивает:
- Интуитивно-понятное программирование с отображением всех данных на сенсорном экране,
- Быстрое изменение программы работы станка и параметров механизмов станка,
- Автоматический анализ программы изделия на возможность соударения заготовки со станком и всеми движущимися механизмами станка в процессе гибки,
- Симулятор работы станка в «реальном времени» рассчитывает время цикла производства изделия и оптимизирует программу изделия (учитывая работу модулей загрузки и снятия изделия),
- Непрерывное отображение параметров станка по всем координатам.
Технические характеристики
Параметры | |
Основное электропотребление | 400/420 В-50Гц |
Вспомогательное напряжение | 24 В |
Установленная мощность | 13 кВт |
Скорость подачи, мм/мин | 1800 |
Точность позиционирования осей | ±0,05 мм |
Скорость гибки, град/сек | 400...500 |
Общие размеры (ДxШxВ), мм | 3300/1200/1550 |
Max. диаметр обрабатываемой проволоки, сталь | 12 мм |
Min. диаметр обрабатываемой трубы, сталь | 4 x 1,5 мм |
Max. диаметр обрабатываемой трубы, сталь | 22 x 1,5 мм |
Max. диаметр обрабатываемой трубы, цв. металы | 25 x 1,5 мм |
Количество контролируемых координат | 8 |
Возможность установки доп. модулей | Да (загрузчик, разгрузчик, уст. определения сварного шва, пробивочное устройство) |
