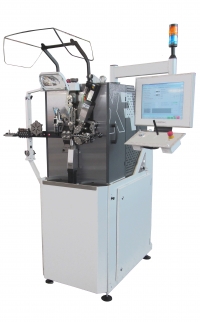

Станок для навивки пружин сжатия FX5
Сделать запрос на FX5
Высокоскоростной навивочный станок для производства пружин только сжатия и только правосторонних(RH), оснащенный ЧПУ последнего поколения для прямого управления 6-ю осями (подача проволоки, диаметр, вертикальный шаг, горизонтальный шаг, отводная оправка, резак) с дискретностью в один микрон.
-
Качество: уникальный дизайн, рациональный и сложный, материалы и мастерство высочайшего качества, лучшие коммерческие компоненты на рынке, исключительное внимание к деталям.
-
Надежность: максимальное упрощение, значительное сокращение количества механических деталей, улучшенное обслуживание и простота использования, более высокая защита электронных компонентов.
-
Характеристики: меньшая механическая инерция, меньше деталей, подверженных износу и люфту, прямые команды всем инструментам, аппаратное и программное обеспечение с превосходной производительностью.
-
Эффективность затрат: меньшие затраты на закупку и обслуживание, повышенная производительность, уменьшенная занимаемая площадь, оптимизированное энергопотребление.
Стандартные аксессуары:
-
Сенсорный дисплей
-
Электронный маховик для ручного управления всеми осями
-
Программное обеспечение с автоматическим программированием (PG) и графическим программированием (2D)
-
Узел подачи проволоки с 4 подающими роликами
-
Цельный блок инструмента, отрезка-оправка
-
Быстрая смена типа резки (прямая, вращательная или спиральная резка)
-
Электронно-управляемое давление подающих роликов
-
Автоматический насос смазки
-
Автоматический насос консистентной смазки.
-
Увеличительная лампа для удобства оператора
-
Модуль ввода-вывода для дополнительного программирования пользовательских функций
-
Программируемое автоматическое отключение (энергосбережение)
-
Электрический шкаф с кондиционером
-
Блок бесперебойного питания с аккумулятором
Технические характеристики
| Параметры | |
| Диапазон проволоки [мм] | 0,10-0,8 |
| Подающие ролики | 4 |
| Макс. Внешн. Ø пружины [мм] | 15 |
| Мин. Коэффициент намотки [D/d] | 4 |
| Макс. Скорость подачи [м/мин] | 150 |
| Макс. Длина подачи | бесконечно |
| Установленная мощность [кВ] |
10 |
| Потребляемая мощность [кВ] | 7,5 |
| Вес NET [кг] | 750 |
- Пружины сжатия
- MC 5S
- MC 10S
- MC 15
- MC 30
- MC 50
- MC 70
- MC 140
- A-2 CNC
- A-0 20
- MS
- FX5
- FX 10
- FX 15
- FX 30
- Пружины кручения
- MT 15
- MT 30
- Пружины сальников. упл.
- G 5
- G 10
- Elsodema
- SP/0...5
- Заточка инструментов
- Размотчики
- P-1...8
Аксессуары по запросу:
- Оси для контроля начального натяжения пружины (международный патент)
- Управление контролем производства с помощью видеокамеры и подсветки (SPC)
- Желоб для сортировки изделий с 2/3/5 путями и лотками
- Устройство очистки проволоки двойного действия в комплекте с программируемым насосом микро смазки.
- Стереоскопическая лупа Leica (40x) в комплекте с системой быстрого позиционирования
